ما هي النقاط الأساسية في التوصيل الكهربائي لآلة ثني الأنابيب؟

عندما يتعلق الأمر بالتوصيلات الكهربائية لآلات ثني الأنابيب، رأيتُ حالات كثيرة جدًا: تُجمَّع الآلة وتكون الأجزاء الميكانيكية سليمة، لكن ما إن يتم تشغيلها حتى تصدر إنذارًا، أو يهتز محرك السيرفو بشكل غير منتظم، أو حتى تحترق لوحة القيادة. وفي النهاية يتبين دائمًا أن المشكلة في التوصيلات الكهربائية. تبدو التمديدات بسيطة، لكن التفاصيل لا تُحصى.

إن مطابقة مصدر التغذية وتسلسل الأطوار أمران في غاية الأهمية.

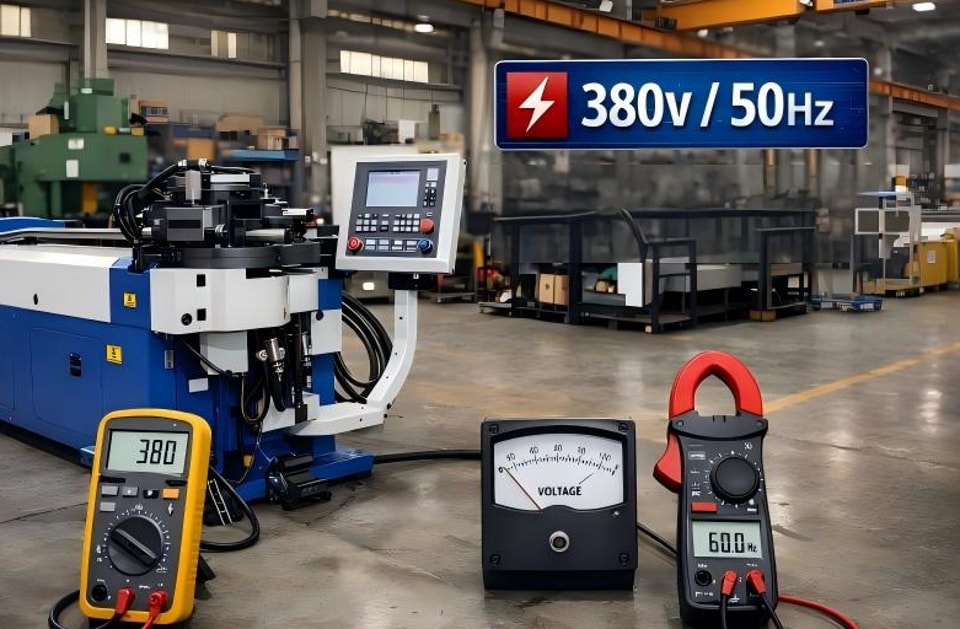

قبل توصيل الكهرباء، تأكد أولًا من أن جهد الورشة وترددها يتطابقان مع ما هو مذكور على لوحة بيانات الآلة. فآلة 380 فولت إذا وُصِّلت على 220 فولت لن تعمل ببساطة، وآلة 460 فولت إذا وُصِّلت على 380 فولت فقد تُصدر إنذارًا من وحدة القيادة بسبب انخفاض الجهد. وإذا كان الجهد غير صحيح، فلن يفيد ضبطه لاحقًا.

غالبًا ما يُغفل تسلسل الأطوار. فإذا انعكس تسلسل الأطوار في محرك ثلاثي الطور، ستنعكس جهة دوران مضخة الزيت، ولن يوفر النظام الهيدروليكي الضغط. أما في موديلات ذراع الثني المعرّضة للترهل بفعل الجاذبية، فقد يؤدي الدوران العكسي إلى سقوط ذراع الثني فجأة تحت تأثير الجاذبية، مما يشكل خطرًا على السلامة. قبل تشغيل الآلة ببطء لاختبارها، تأكد من أن اتجاه الدوران يطابق السهم الموجود على مضخة الزيت؛ ولن يستغرق ذلك أكثر من نصف دقيقة.

مواصفات الكابلات: لا تنظر فقط إلى السُمك

يجب اختيار مساحة مقطع سلك التغذية وفقًا للتيار المقنن للآلة، مع ترك هامش أمان. فالأسلاك الأرفع ستسبب هبوطًا في الجهد تحت الأحمال الثقيلة، مما يؤدي إلى ضعف حركة ذراع الثني وعدم ثبات الزوايا. وبعض الورش، بدافع التسهيل، تستخدم أي أسلاك متاحة، ما يؤدي إلى السخونة الزائدة وتقادم العزل وارتفاع معدل الأعطال بشكل ملحوظ بعد فترة من التشغيل.

يجب مد كابلات التحكم وخطوط الإشارة بشكل منفصل عن خطوط القدرة، وعدم تجميعها معًا. فإذا سارت خطوط محرك السيرفو وإشارة المشفر بمحاذاة خطوط القدرة عالية التيار لمسافة طويلة، فالتداخل لا مفر منه. وسيؤدي التداخل مع إشارة تغذية الارتداد للزاوية إلى تذبذب زاوية الأنبوب المثني.

لا يمكن المبالغة في أهمية التأريض.

إن ضعف التأريض هو السبب الجذري لكثير من الأعطال التي لا تفسير لها. إنذارات مشغّل السيرفو، وتذبذب إشارات المشفر، وانقطاع الاتصال بشاشة اللمس، وأعطال متقطعة—العديد من المشكلات، وبعد الفحص، يتبين في النهاية أنها ناجمة عن تأريض غير صحيح.

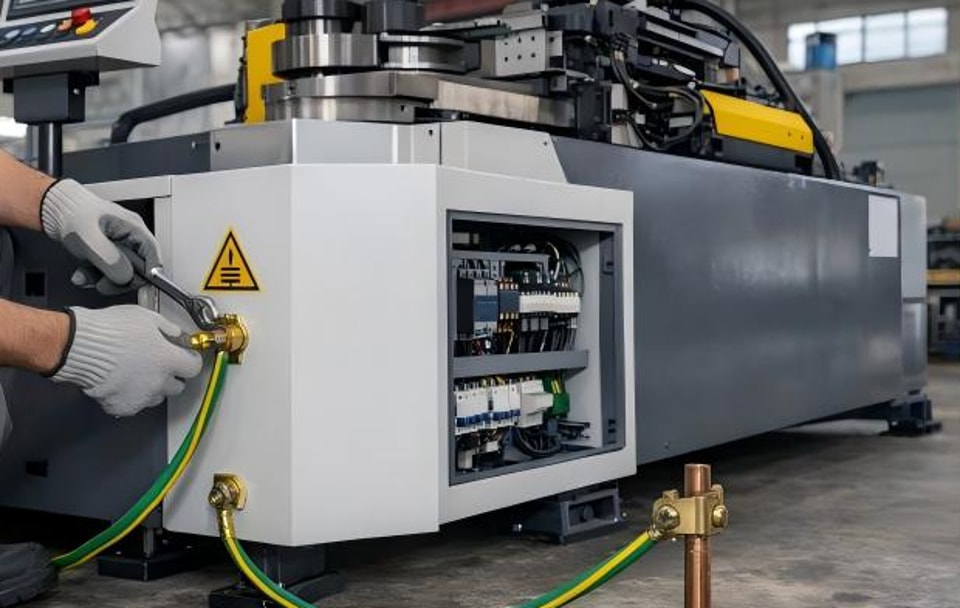

يجب تنفيذ التأريض بشكل مستقل، من دون مشاركة قطب التأريض مع آلات اللحام أو المحركات عالية القدرة. ويجب أن تكون مقاومة التأريض منخفضة قدر الإمكان، وأن يكون سلك التأريض من النحاس بسماكة كافية. وإذا كانت ظروف التأريض في نظام توزيع الطاقة بالورشة ضعيفة، ففكر في تركيب وتد تأريض منفصل. فالتأريض السليم يزيل بطبيعته كثيرًا من الأعطال الكهربائية.

يجب إخضاع دائرة الإيقاف الطارئ ودوائر الأمان لاختبارات صارمة.

دائرة الإيقاف الطارئ ليست مجرد توصيل أسلاك فحسب؛ بل يجب اختبار كل مكوّن على حدة. عند الضغط على زر الإيقاف الطارئ في لوحة التحكم يجب أن تتوقف جميع الحركات فورًا ومن دون تأخير، وألا يبقى أي محور في حالة حركة. كما يجب التحقق من مفاتيح باب الأمان ومفاتيح الحد أيضًا—أن تتوقف الآلة تلقائيًا أو تبقى ساكنة عند فتح الباب.

إن الاختبار السليم في هذا المجال يضمن سلامة المشغل. لا تستهن بالوقت الذي يُصرف على اختبار الإيقاف الطارئ؛ فهو يستحق ذلك.

إحكام وتوسيم أطراف التوصيل.

في البيئات التي تتعرض للاهتزاز، قد ترتخي أطراف التوصيل تدريجيًا. ويؤدي ارتخاؤها إلى زيادة مقاومة التلامس، ما يسبب السخونة الزائدة والتقوس الكهربائي وتقطع الإشارات. استخدم عزم الشد المناسب عند الإحكام؛ فالإفراط في الشد قد يتلف الأطراف.

ضع بطاقة تعريف واضحة على كل سلك: أيها سلك القدرة، وأيها سلك الإشارة، وإلى أي طرف يتصل. وسيكون ذلك بالغ الأهمية عند استكشاف الأعطال وإصلاحها.

قائمة التحقق قبل تشغيل الكهرباء

هل تأكدت من تسلسل الأطوار؟ هل تم توصيل سلك التأريض بشكل صحيح؟ هل تم شد جميع الأطراف؟ هل أُجريت اختبارات الإيقاف الطارئ ودوائر الأمان؟ بعد إتمام هذه الفحوصات، سيؤدي تشغيل الآلة إلى القضاء تقريبًا على أعطال بدء التشغيل الناتجة عن مشكلات التوصيل.

إن توحيد التوصيلات الكهربائية يحدد إلى حد كبير استقرار المعدات ومعدل أعطالها أثناء التشغيل اللاحق. هل واجهت في ورشتك أي مشكلات بسبب الإهمال في التفاصيل عند توصيل المعدات؟
