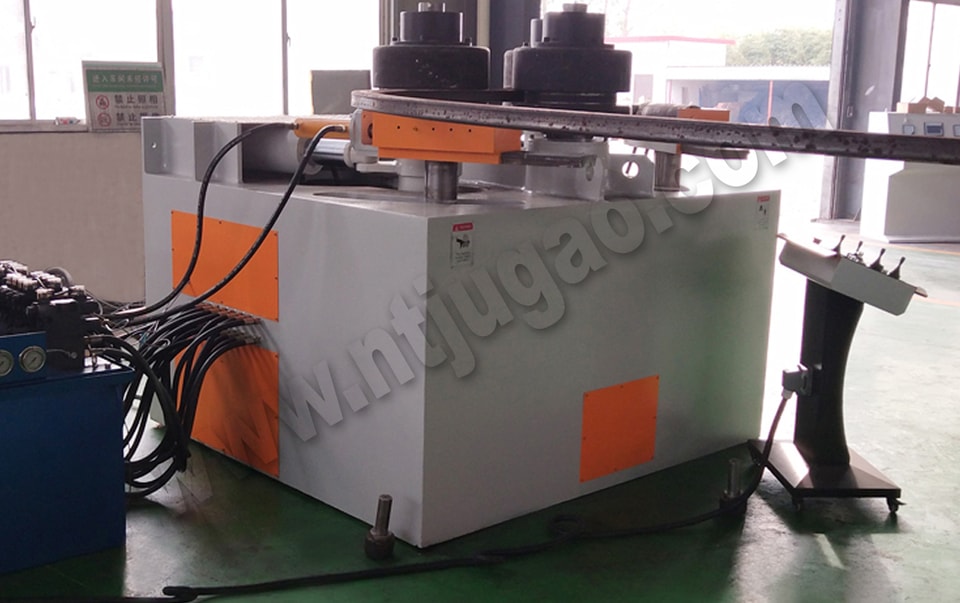

مبدأ التشغيل والخصائص الهيكلية لآلة ثني المقاطع ذات الثلاث بكرات

آلة ثني المقاطع هي معدّة معالجة عالية الكفاءة، صُممت خصيصًا لثني مختلف المواد الفولاذية غير المنتظمة الشكل، مثل الفولاذ الزاوي، والفولاذ ذي القنوات، والكمرات ذات المقطع I، والفولاذ المسطح، والفولاذ المربع، والفولاذ المستدير. ويمكنها إتمام عمليتي الدرفلة والتقويم في عملية تغذية واحدة.

صُممت آلة ثني المقاطع ذات الثلاث بكرات من شركتنا وصُنعت باستخدام تقنيات أجنبية متقدمة. وتتكون أساسًا من قاعدة، وبكرات جانبية، وبكرات دعم، ونظام نقل حركة، ونظام كهربائي، ونظام هيدروليكي، وقوالب. وتتميز آلة ثني المقاطع ذات الثلاث بكرات بوظيفة الثني المسبق. وجميع بكرات العمل الثلاث هي بكرات قيادة رئيسية، وتُدار بواسطة محركات هيدروليكية وتروس. أما البكرتان السفليتان فتُداران هيدروليكيًا، ويمكنهما التحرك بشكل قوسي حول مركز دوران ثابت. وتوجد بكرات الدعم وبكرات التوجيه الخاصة بالتقويم على جانبي بكرات العمل، مما يساعد على ضمان جودة درفلة المقاطع ذات المقاطع العرضية غير المتماثلة، مثل الفولاذ الزاوي.

تتميز بكرة التقويم في آلة ثني المقاطع ذات الثلاث بكرات بثلاث حركات:

(1) يمكنها التحرك إلى أعلى وأسفل؛

(2) يمكنها التحرك إلى أعلى وأسفل بشكل قوسي بالتزامن مع البكرة السفلية؛

(3) يمكنها الدوران بالتزامن لضمان جودة تشكيل المقطع أثناء عملية الدرفلة.

يُعرض مقدار رفع البكرتين السفليتين رقميًا، مما يوفر قراءة واضحة ومباشرة. والآلة مزودة بمنضدة تشغيل مستقلة لسهولة التشغيل. وتتكون قاعدة الآلة من هيكل صفائح فولاذية ملحومة، وقد خضعت لعملية التخمير لإزالة الإجهادات الداخلية. وتُركّب البكرات الجانبية داخل تجويف القاعدة. ومن خلال أسطوانتي البكرات الجانبية، يمكن للبكرات الجانبية التحرك إلى أعلى وأسفل بشكل قوسي حول المحور المركزي على طول الأخدود القوسي في القاعدة. وتُركّب بكرات الدعم على ذراعي دوران يمينًا ويسارًا، ويمكنها التحرك بشكل قوسي مع البكرات الجانبية. وفي الوقت نفسه، يمكنها الدوران والرفع حول ذراعي الدوران بزاوية محددة من خلال أسطوانة دوران بكرة الدعم وأسطوانة رفعها. وقد زُوّد رفع أسطوانات البكرات الجانبية بجهاز عرض رقمي لتسهيل التشغيل. وتتمتع الآلة بالقوة والصلابة الكافيتين لثني المقاطع ضمن سعتها. ومن خلال تغيير القالب، يمكنها درفلة وثني مقاطع مثل الفولاذ الزاوي، والفولاذ المسطح، والفولاذ المربع، والفولاذ ذي القنوات، والكمرات ذات المقطع I، والفولاذ المستدير، والأنابيب الفولاذية.
