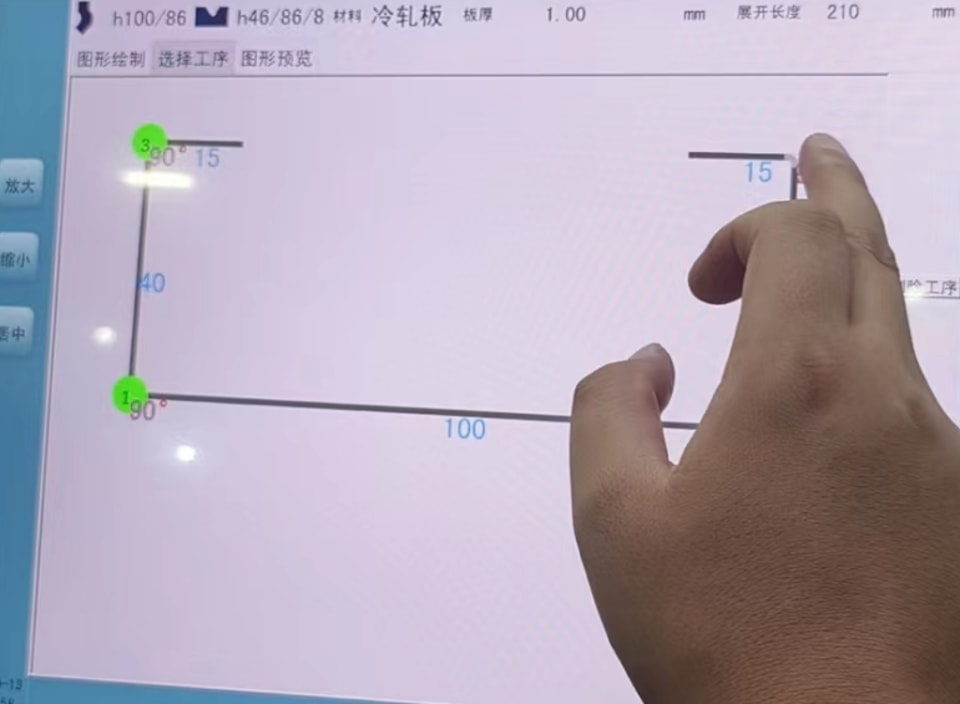

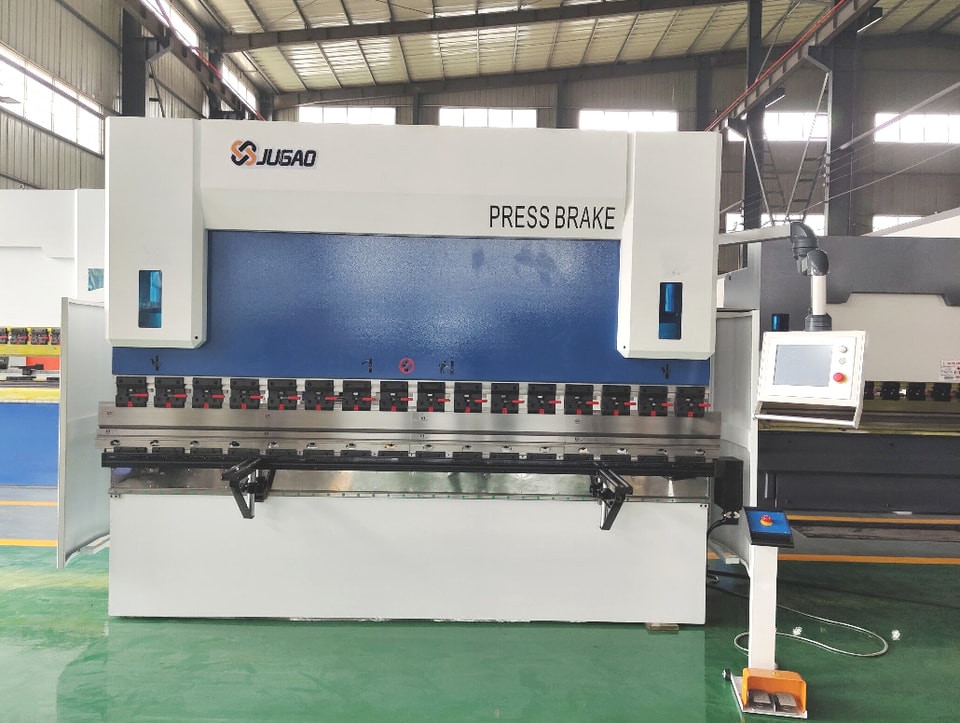

المواصفات الفنية لمكبس الثني CNC بقدرة 125 طن/3200. وحدة تحكم T15. برمجة رسومية

Home > المنتجات > آلة الثني > المواصفات الفنية لمكبس الثني CNC بقدرة 125 طن/3200. وحدة تحكم T15. برمجة رسومية

المواصفات الفنية لمكبس الثني CNC بقدرة 125 طن/3200. وحدة تحكم T15. برمجة رسومية

البريد الإلكتروني:info@ntjugao.com

الهاتف:008613222111178

واتساب:+8613222111178

اطلب عرض سعر

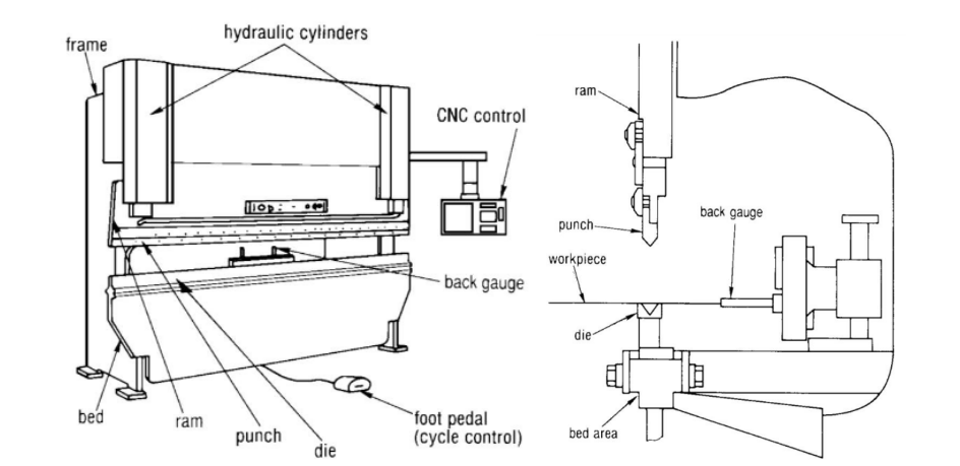

مميزات المنتج

1. تصميم انسيابي متوافق تماماً مع معايير الاتحاد الأوروبي، هيكل أحادي الكتلة ملحوم بواسطة روبوتات وأجهزة متطورة، مع عملية تخفيف الإجهاد عن طريق المعالجة باللدن.

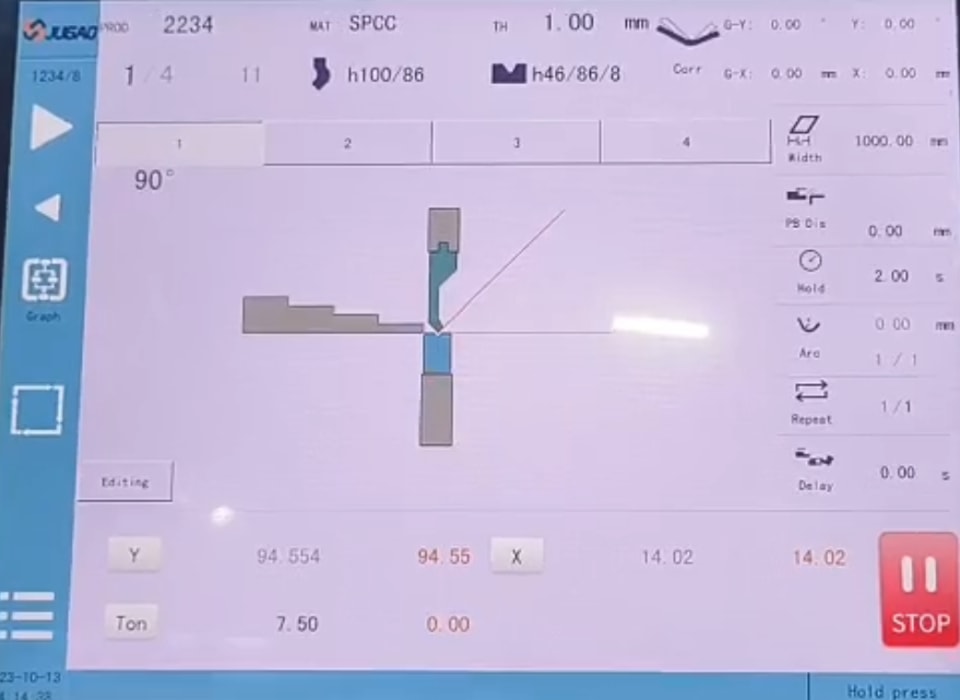

2. ميكانيكيتزامنتصميم التوقف الإيجابي المتزامن، وبواسطةT15 CNCوحدة تحكم قابلة للبرمجة تضمن دقة التكرار وسهولة الاستخدام.

3. نظام هيدروليكي متكامل (Bosch Rexroth من ألمانيا) يسمح بالاقتراب السريع والتحول تلقائياً إلى الثني البطيء.

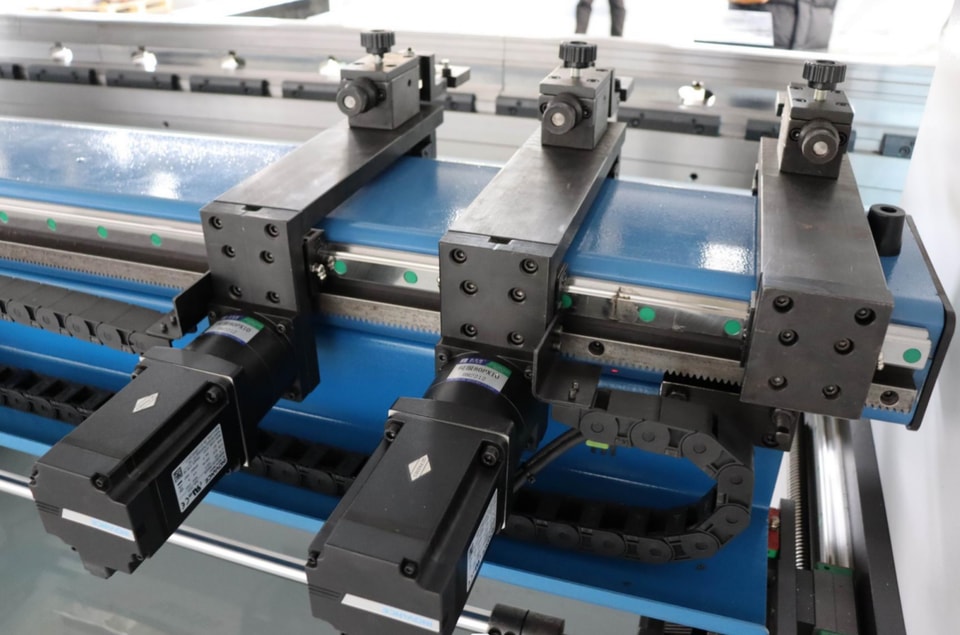

4. عاكس معT15 CNCمقياس خلفي يعمل بالنظام مع أصابع دعم عالية الجودة وتعديل رأسي.

5. وضع البوصة والوضع الفردي مصممان للآلة، ويمكن التحكم في وقت العكس والانتظار بواسطة مرحلات الوقت.

6. تم تصميم سياج أمان وقفل كهربائي متداخل للآلة لضمان سلامة التشغيل.

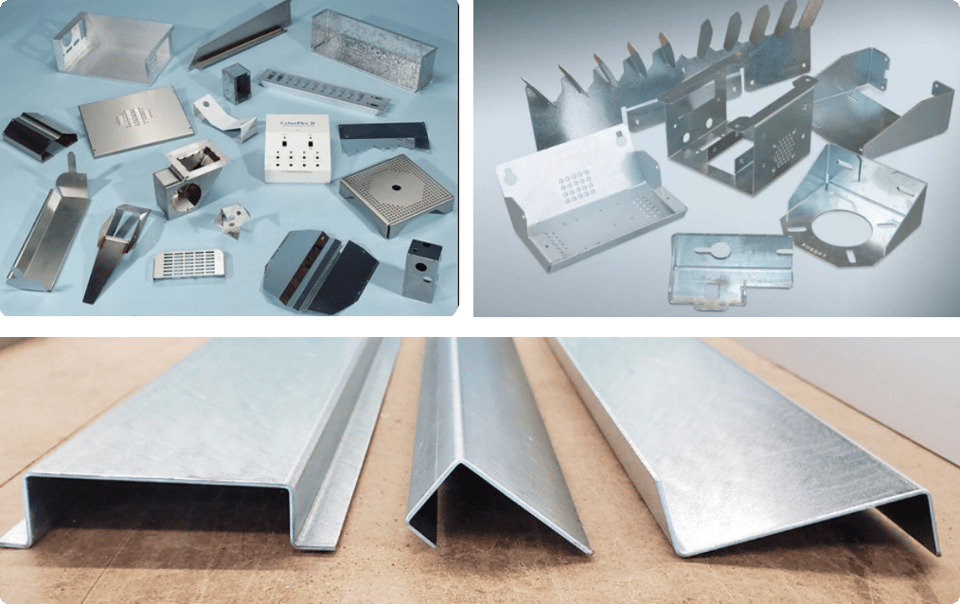

عرض العينات

المعايير الفنية

الرقم	الاسم			البيانات	الوحدة	ملاحظات
1	الضغط الاسمي			1250	كيلو نيوتن
2	طول طاولة العمل			3200	مم
3	المسافة بين الأعمدة			2600	مم
4	عمق الحلق			320	مم
5	شوط المكبس			120	مم
6	أقصى ارتفاع للفتحة			385	مم
7	سرعة المكبس		حر	80	مم/ثانية
			تشغيل	10
			شوط العودة	80
8	المحرك الرئيسي		النوع	Y132M-4		B5
			القدرة	7.5	كيلوواط
			السرعة	1400	دورة في الدقيقة
9	مضخة تروس		النوع	HG1-25-01R-VPC
			الضغط	25	لتر/دقيقة
			التدفق	31.5	ميجا باسكال
10	أقصى ضغط تشغيل للنظام الهيدروليكي			25	ميجا باسكال
11	أبعاد الماكينة	الطول		3300	ملم
		العرض		1550	ملم
		الارتفاع		2200	ملم
12	الوزن			7000	كجم

قائمة العلامات التجارية للملحقات

الرقم	الاسم	الموديل/الشركة المصنعة	أخرى	التكوين
1	نظام التحكم الرقمي CNC	þTouch 15		قياسي
2	الكهربائيات	شنايدر إلكتريك الألمانية	مفتاح الحركة ومفتاح الحد
3	المحرك الرئيسي	محرك سيمنز
4	المقياس الخلفي، الحزام المتزامن، العجلة المتزامنة	تايوان، الصين	التحكم في تحديد المواقع
			دقة مضمونة
5	محرك سيرفو للمحورين Y و X	Yaskawa
6	مفتاح دواسة القدم	KACON كوريا الجنوبية

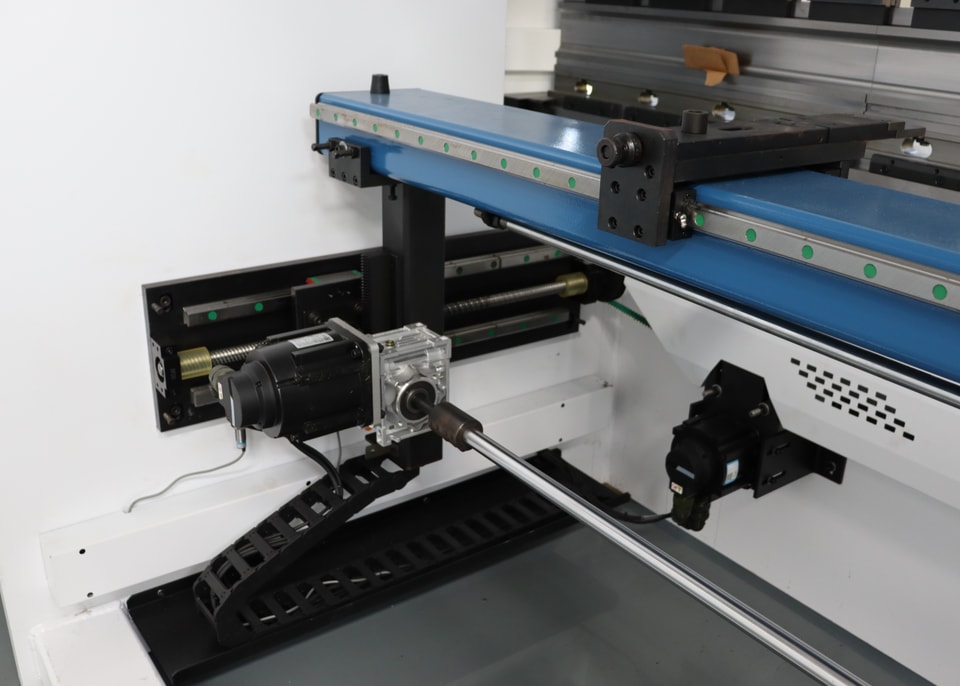

7	المصد الخلفي	سكة توجيه خطية ببرغي كروي - HIWIN تايوان
8	النظام الهيدروليكي	Bosch Rexroth ألمانيا
9	مضخة الزيت	SUNNY الولايات المتحدة الأمريكية
10	حلقة الختم	PARKER أمريكا
11	موصل أنبوب الزيت	موصل الغلاف
12	واقي السلامة الأمامي	من إنتاج JUGAO
13	واقي السلامة الخلفي	من إنتاج JUGAO

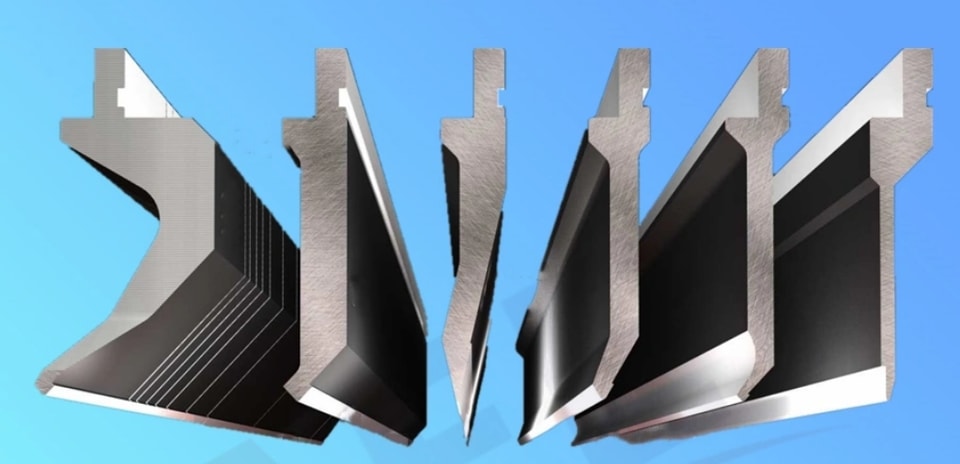

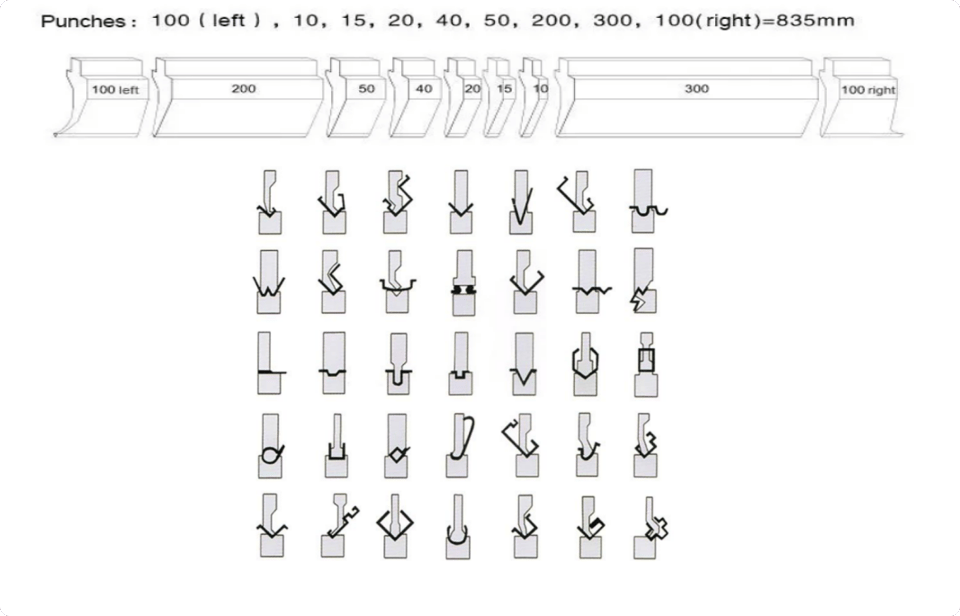

14	القالب	مجموعة واحدة من القوالب القياسية
15	التثبيت	أدوات التثبيت العامة

16	التثبيت	مشابك سريعة
17	حركة المصد الخلفي للأعلى والأسفل	من إنتاج JUGAO	اختياري
18	حركة الأصابع يميناً ويساراً	من إنتاج JUGAO
19	حلق كبير	من إنتاج JUGAO
20	حركة الأصابع الخلفية للأعلى والأسفل	من إنتاج JUGAO

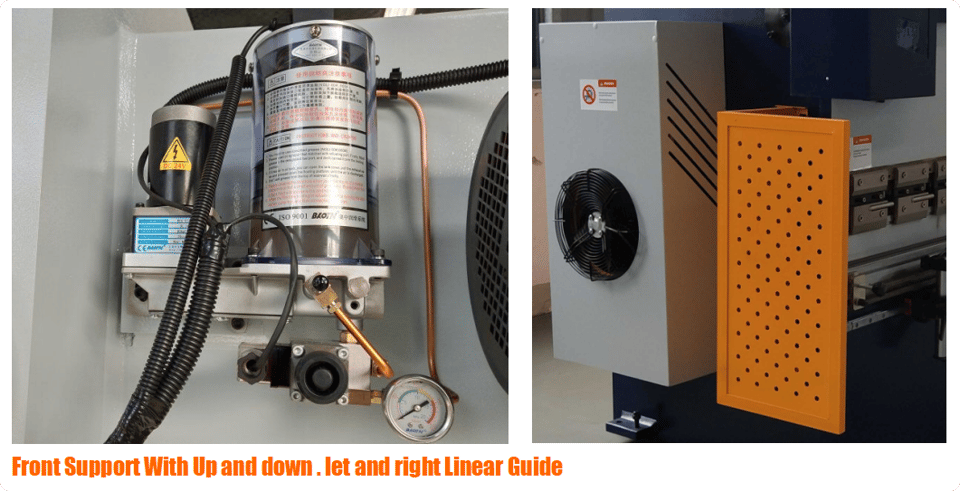

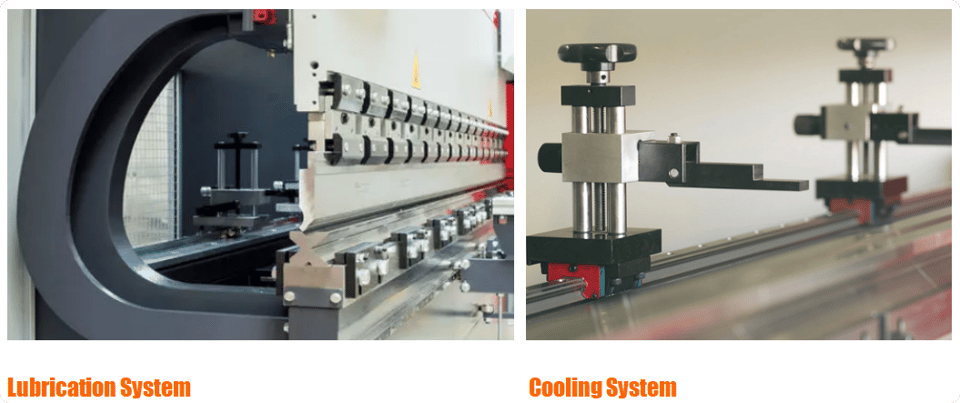

21	نظام التشحيم	من إنتاج JUGAO
22	نظام التبريد	من إنتاج JUGAO
23	دليل خطي للحركة العلوية والسفلية	من إنتاج JUGAO

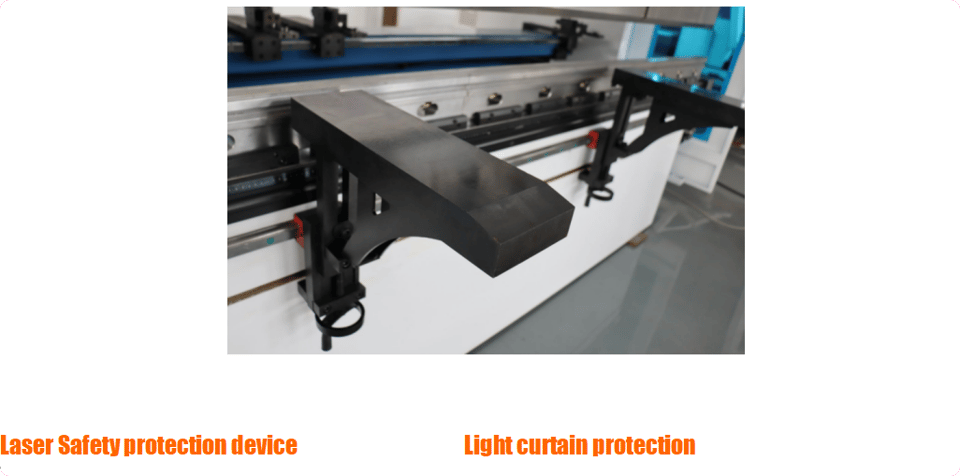

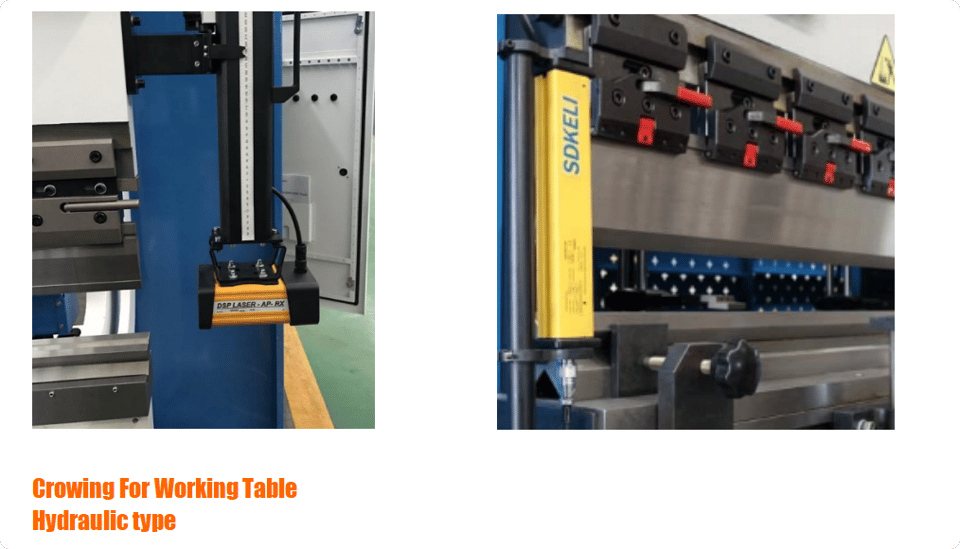

24	حماية بالليزر	DSP إيطاليا
25	حماية كهروضوئية أمامية	LNTECH شاندونغ
26	حماية كهروضوئية خلفية

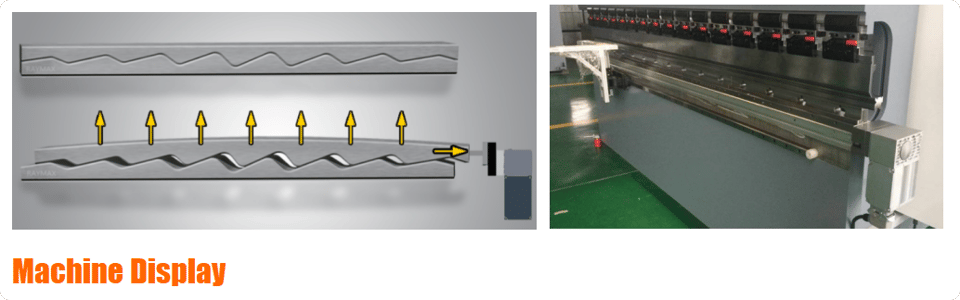

27	وضع التقويس (التتويج)	تقويس هيدروليكي

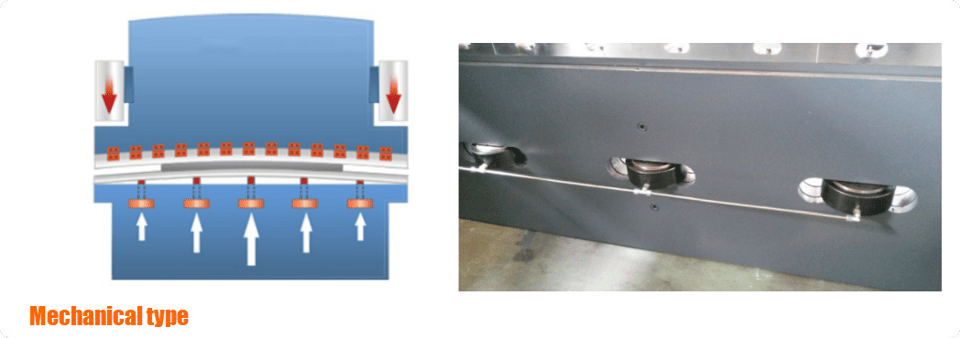

28	وضع التقويس (التتويج)	تقويس ميكانيكي

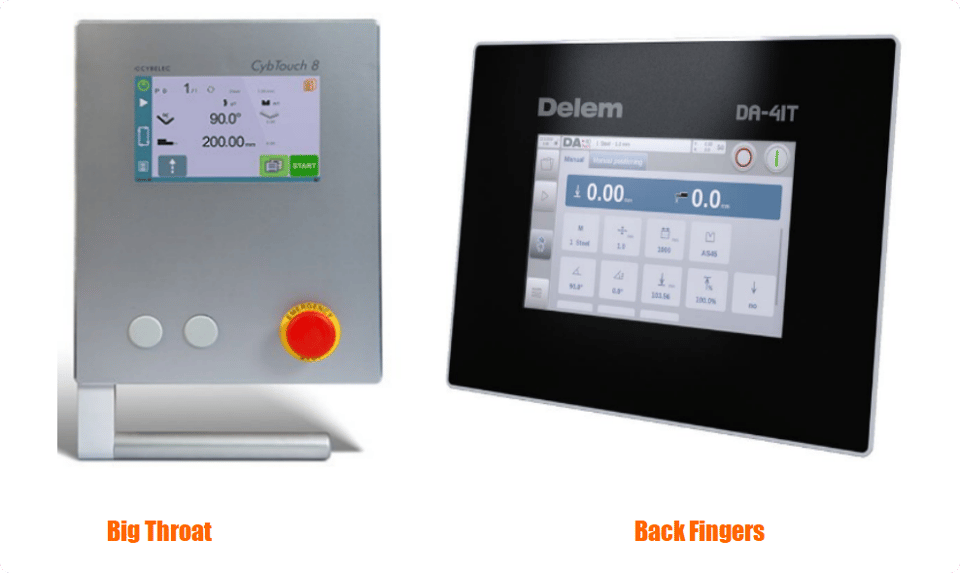

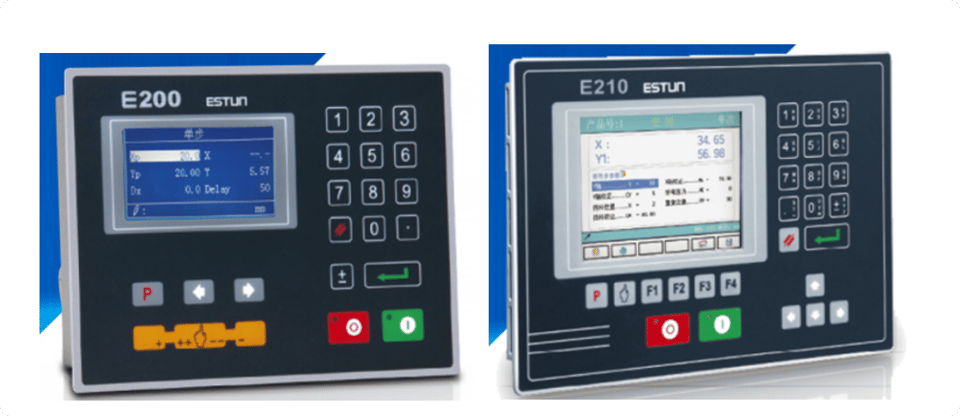

29	خيارات النظام	E21، E200، E300، DA41T
30	معايير السلامة	þCE ¨CSA þNR-12 ¨OSHA

قطع الغيار والأدوات الخاصة

ملحق
1	GB801-2011	برغي M16X500	قطعة	4
2	GB7160-2016	صواميل M16	قطعة	4
3	GB98-2015	أدوات نفخ	قطعة	1
4	GB610-2014	مفتاح الصندوق الكهربائي	قطعة	1
5	GB766-2018	مفتاح طاقة صندوق الأزرار	قطعة	2
6	GB568-2018	مفتاح قدم	قطعة	1
قطع غيار
7	GB689-2018	حلقة إحكام على شكل O	قطعة	17
8	GB638-2018	حلقة إحكام مركبة	قطعة	16

قائمة المستندات المرفقة

مستند
1	كتيب التشغيل اليدوي	نسخة	1
2	شهادة CE	نسخة	1
3	قائمة التعبئة/الفاتورة التجارية (شهادة المنشأ)	نسخة	1
4	مؤهل للفحص	نسخة	1
