مكبس ثني هيدروليكي CNC 125TON-3200 مع وحدة تحكم Delem 53T

Home > المنتجات > آلة الثني > مكبس ثني هيدروليكي CNC 125TON-3200 مع وحدة تحكم Delem 53T

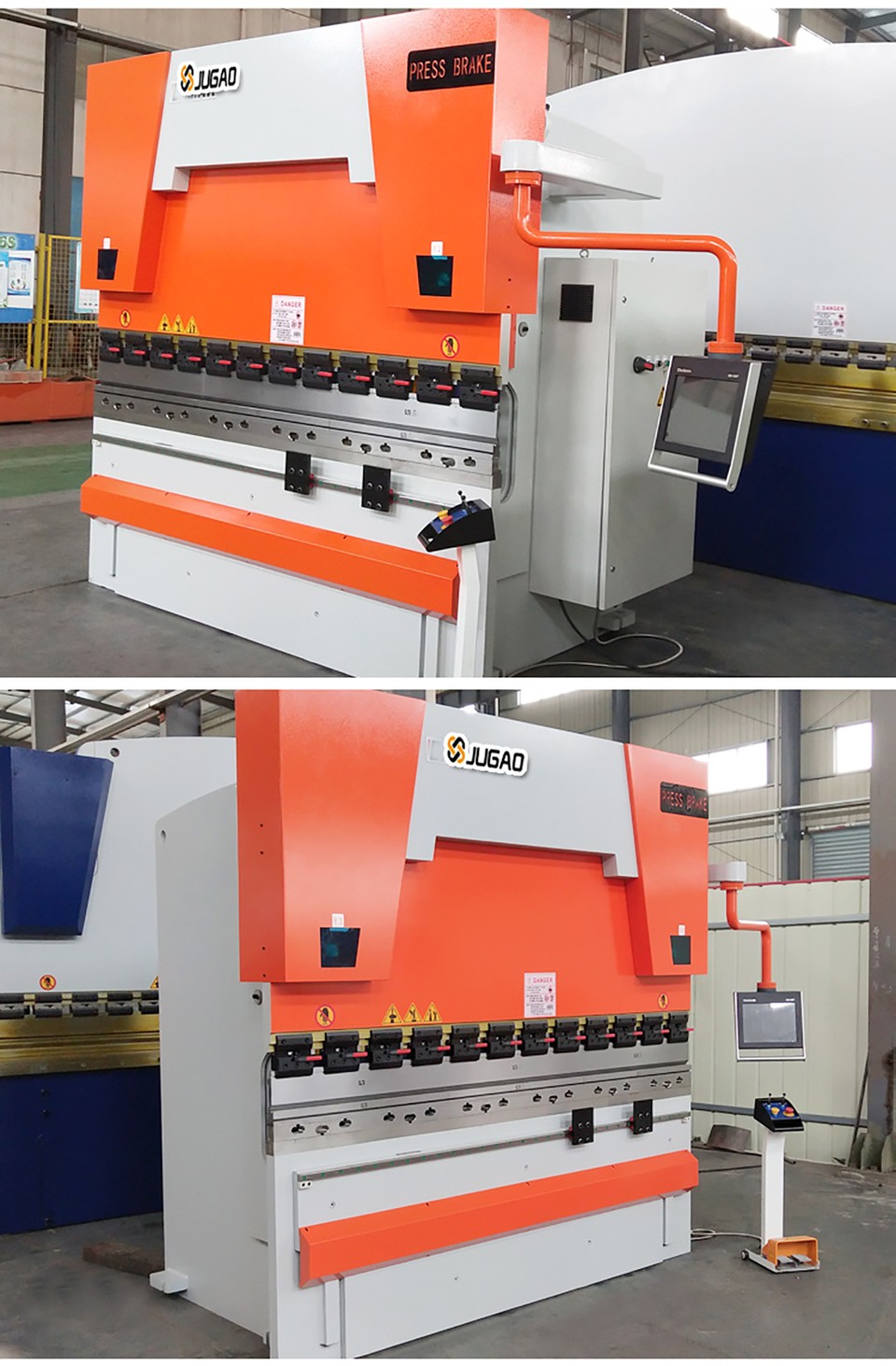

مكبس ثني هيدروليكي CNC 125TON-3200 مع وحدة تحكم Delem 53T

البريد الإلكتروني:info@ntjugao.com

الهاتف:008613222111178

واتساب:+8613222111178

اطلب عرض سعر

وصف المنتج

مميزات المنتج

1.نظام تشغيل CNC متعدد اللغات

2.مضخة تروس داخلية هادئة وموثوقة

3.نظام هيدروليكي منظم بصمامات تناسبية

4.مزيج من محرك ومشغل بدون فرش مع تقنية رقمية "can open"، ومقياس خلفي عالي الدقة يتيح حركة سريعة للمحاور.

5.خطوط بصرية عالية الدقة

6.مشابك قابلة للتعديل

7.أدوات ومشابك مقسّاة ومجلخة لضبط سريع للأدوات

8.أصابع مقياس خلفي كاملة على دليل خطي مزدوج

9.دعامات أمامية من الفولاذ المقاوم للصدأ قابلة لتعديل الارتفاع

10.تعويض ميكانيكي تلقائي للتقوس

11.لوحة كهربائية بمكونات عالية الجودة

12.نظام Start&Stop وفق معايير السلامة الأوروبية

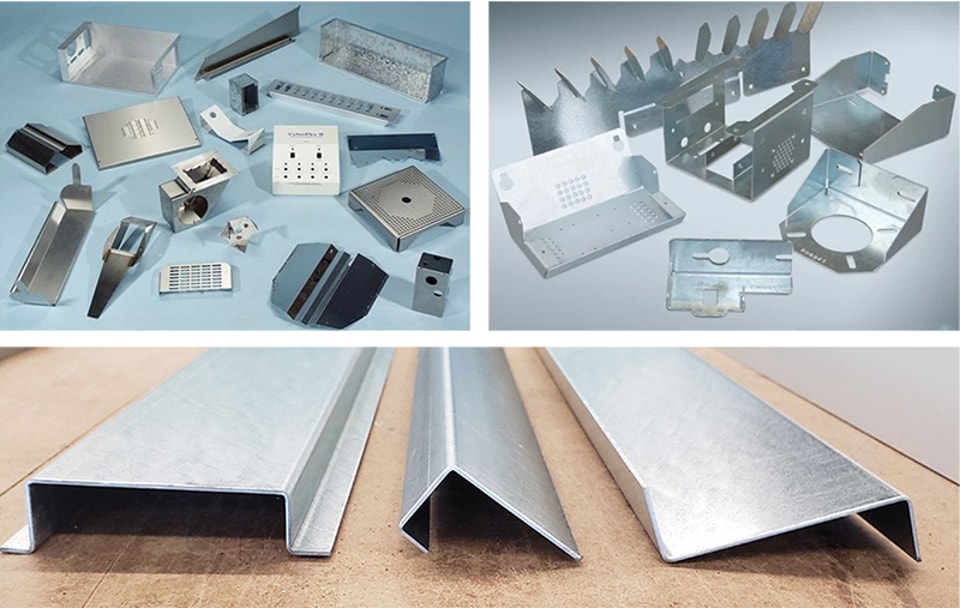

عرض العينات

المواصفات الفنية

لا	الاسم		البيانات	الوحدة	ملاحظة
1	محاور التحكم CNC		Y1+ Y2+ محور X+تقوس V		3+1
2	القوة الاسمية		1250	kn
3	طول طاولة العمل		3200	مم
4	المسافة بين الأعمدة		2600	مم
5	عمق الحلق		320	مم
6	شوط الكباس		150	مم
7	أقصى ارتفاع للفتح		420	مم
8	سرعة التشغيل	سرعة الهبوط الكامل	220	مم/ث
		سرعة التشغيل	18
		سرعة الرجوع	200
9	المحور X	المدى	600	مم
		أقصى سرعة تشغيل	360	مم/ث
		دقة التموضع	0.02	مم
10	المحوران Y1 Y2	المدى	200	مم
		دقة التموضع	0.02	مم
		قابلية التكرار	0.01	مم
11	سعة خزان الزيت	رقم الزيت	46	لا
11	سعة خزان الزيت	الكمية	360	لتر
12	المحرك الرئيسي	النوع	Y132M-4		B5
		القدرة	7.5	KW
		السرعة	1400	دورة/دقيقة
13	مضخة تروس ومكبس	النوع	HG1-25-01R-VPC
		الضغط	25	لتر/دقيقة
		التدفق	31.5	ميغاباسكال
14	أقصى ضغط عمل للنظام الهيدروليكي		25	ميغاباسكال
15	الأبعاد الكلية	الطول	3300	مم
		العرض	1620	مم
		الارتفاع	2480	مم
16	الوزن		8200	كغ

قائمة العلامات التجارية للملحقات

رقم	الاسم	الطراز/الشركة المصنعة	التهيئة
1	نظام CNC	وحدة تحكم þDA53T	قياسي
2	المكونات الكهربائية	شنايدر إلكتريك
3	المحرك الرئيسي	محرك سيمنس
4	محرك سيرفو	Estun
5	محرك سيرفو	Estun
6	مسطرة شبكية	FAGOR
7	مفتاح القدم	KACON كوريا الجنوبية
8	المقياس الخلفي	سكة توجيه خطية بمسمار كروي - HIWIN تايوان
9	النظام الهيدروليكي	بوش ريكسروث ألمانيا
10	مضخة الزيت	إيكرلي
11	حلقة الإحكام	باركر-أمريكا
12	وصلة أنبوب الزيت	إي إم بي ألمانيا
13	واقي أمان أمامي	مصنوع بواسطة ERMAK
14	واقي أمان خلفي	مصنوع بواسطة ERMAK
15	القالب السفلي	مجموعة واحدة من القوالب القياسية
16	التثبيت	أدوات تثبيت سريعة التغيير
17	وضع التعويض الانحنائي	تعويض ميكانيكي
18	حماية ليزرية	DSP Italy	الجزء الاختياري
19	التقوس	تعويض هيدروليكي
20	تثبيت علوي	تثبيت هيدروليكي
21	تثبيت سفلي	تثبيت سريع
22	دواسة قدم	لاسلكي
23	أنظمة دعم الصفائح	هوائي
24	خط الثني	الليزر
25	نظام قياس الزاوية	الليزر
26	أصابع خاصة	حسب الطلب
27	دعامة أمامية	CNC/روبوت
28	محاور اختيارية	R Z1 Z2 X1 X2
29	خيارات النظام	DA58T DA66T DA69T إلخ
30	معيار السلامة	þCE ¨CSA þNR-12 ¨OSHA

قطع الغيار والأدوات الخاصة

ملحق
1	GB801-2011	برغي M16X500	القطعة	4
2	GB7160-2016	صواميل M16	القطعة	4
3	GB98-2015	أدوات قابلة للنفخ	القطعة	1
4	GB610-2014	مفتاح صندوق الكهرباء	القطعة	1
5	GB766-2018	مفتاح طاقة صندوق الأزرار	القطعة	2
6	GB568-2018	مفتاح القدم	القطعة	1
قطع الغيار
7	GB689-2018	حلقة إحكام على شكل O	القطعة	17
8	GB638-2018	حلقة إحكام مركبة	القطعة	16

قائمة المستندات المرفقة:

المستند
1	دليل التشغيل	نسخ	1
2	شهادة CE	نسخ	1
3	قائمة التعبئة/الفاتورة التجارية (شهادة المنشأ)	نسخ	1
4	الفحص مطابق للمواصفات	نسخ	1

قطع اختيارية

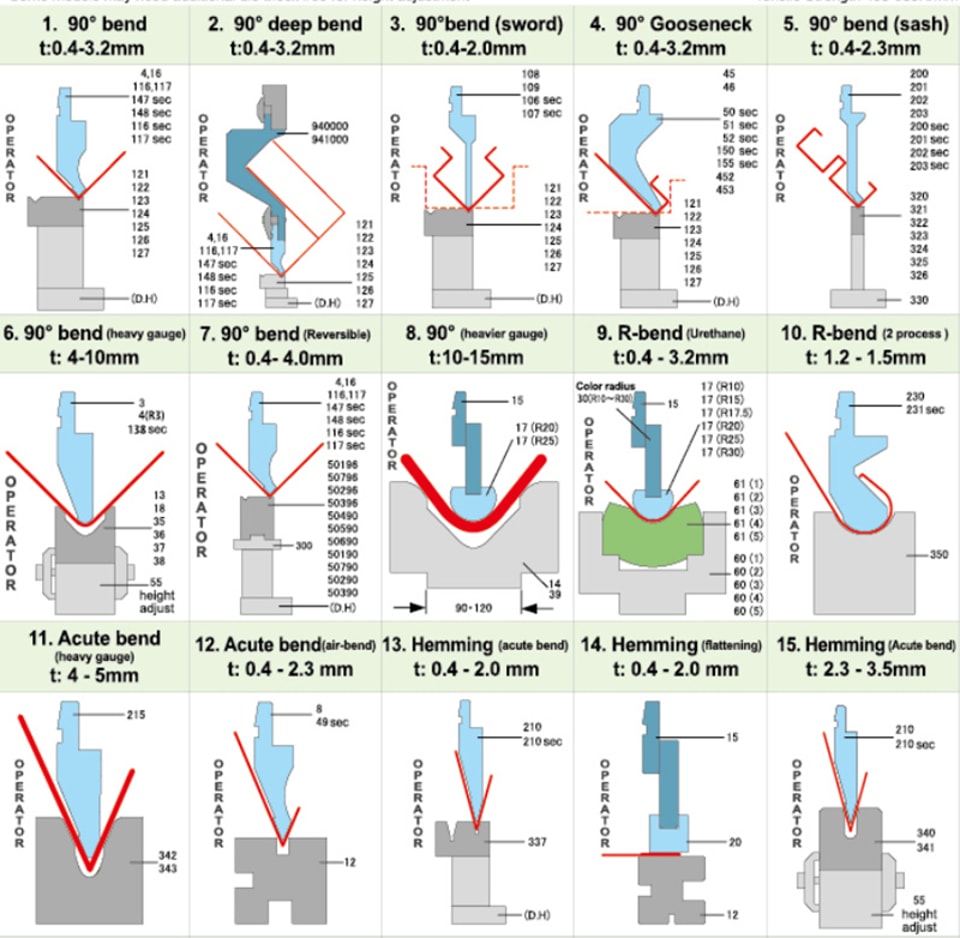

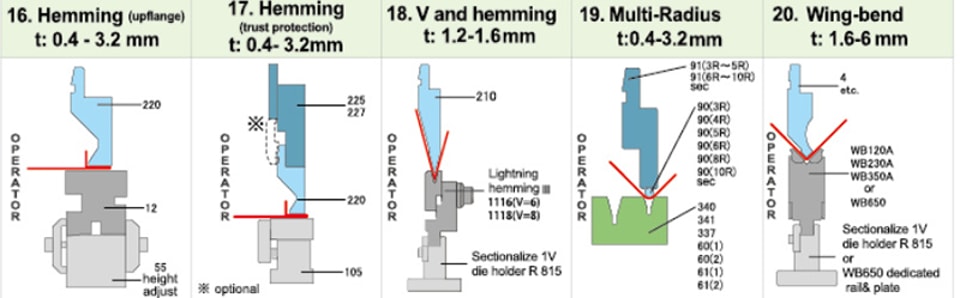

القالب العلوي والأداة السفلية

وحدات التحكم

وحدة تحكم Delem DA53T: https://youtu.be/YeUWZhJbCog

وحدة تحكم Delem DA58T: https://youtu.be/z4n-GXoQQ98

وحدة تحكم Delem DA66T: https://youtu.be/fufuqi1UbOM

وحدة تحكم CybTouch 12: https://youtu.be/8bZ7ZwAZ0PA

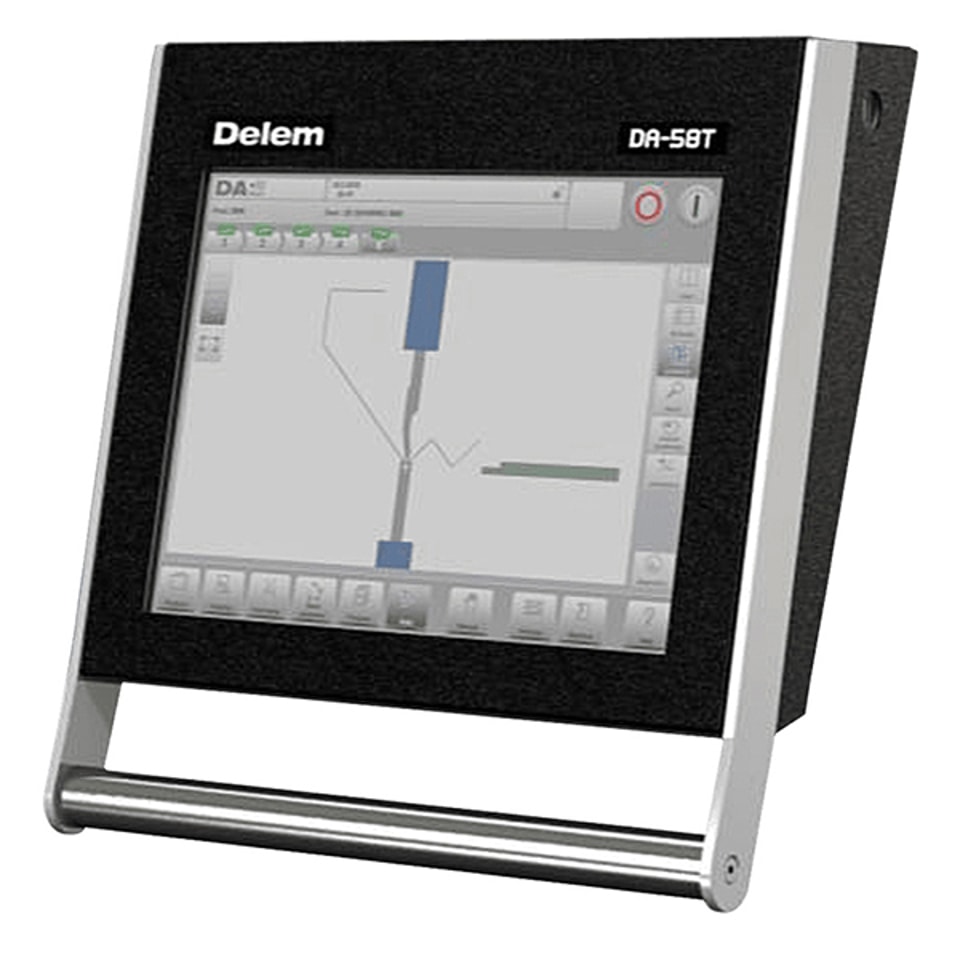

DELEM DA58T نظام CNC رسومي ثنائي الأبعاد ملوّن

● يوفر نظام التحكم CNC باللمس DA-58T حلاً عصريًا ومضغوطًا ومتعدد الاستخدامات لتطبيقات مكابس الثني القوية والاقتصادية.

● شاشة TFT ملوّنة عالية الدقة مقاس 15 بوصة

● برمجة عبر شاشة لمس رسومية ثنائية الأبعاد

● حتى 4 محاور (Y1 وY2 + محوران مساعدان)

● حساب تسلسل الثني

● خوارزميات متقدمة للتحكم في محور Y للصمامات ذات الحلقة المغلقة والمفتوحة على حد سواء.

● التحكم الرقمي CNC في تعويض الانحناء

● USB، توصيل بالأجهزة الطرفية

● برنامج Profile-58TL غير المتصل

التحكم الرسومي ثنائي الأبعاد باللمس DELEM DA66T

● تتميز وحدات التحكم DA-66T Touch بنظام التشغيل Windows المدمج والآني، ما يضمن أقصى درجات الاعتمادية. كما يتم ضمان بدء تشغيل سلس حتى بعد الإيقاف الفوري.

● شاشة TFT ملوّنة عالية الدقة مقاس 17 بوصة
● وضع البرمجة عبر شاشة لمس رسومية ثنائية الأبعاد

● عرض ثلاثي الأبعاد في المحاكاة والإنتاج

● مجموعة تطبيقات Windows كاملة

● التوافق مع Delem Modusys (قابلية التوسع والتكيف عبر الوحدات)

● USB، توصيل بالأجهزة الطرفية

● برنامج Profile-T2D غير المتصل

● واجهة استشعار الثني والتصحيح

التحكم الرسومي ثلاثي الأبعاد باللمس DELEM DA69T

● يوفر DELEM DA-69T برمجة ثنائية وثلاثية الأبعاد تشمل الحساب التلقائي لتسلسل الثني وكشف التصادم. كما يتيح إعدادًا كاملاً للآلة ثلاثي الأبعاد مع محطات أدوات متعددة، ما يمنح تغذية راجعة حقيقية حول قابلية المنتج للتنفيذ والتعامل معه.

● شاشة TFT ملوّنة عالية الدقة مقاس 17 بوصة

● وضع البرمجة عبر شاشة لمس رسومية ثنائية الأبعاد وثلاثية الأبعاد

● عرض ثلاثي الأبعاد في المحاكاة والإنتاج

● مجموعة تطبيقات Windows كاملة

● التوافق مع Delem Modusys (قابلية التوسع والتكيف عبر الوحدات)

● USB، توصيل بالأجهزة الطرفية

● برنامج Profile-T2D غير المتصل

● واجهة استشعار الثني والتصحيح

نظام CNC رسومي ثنائي الأبعاد CYBELEC CybTouch 8 PS

● تم تصميم CybTouch 8 PS خصيصًا لمكابس الثني المتزامنة. وبصفته جزءًا من مجموعة CybTouch، فإنه يتميز بشاشة لمس ملونة نابضة بالحياة وبديهية، مع تكامل عالٍ للوظائف.

● 7” شاشة CRT رسومية ملوّنة

● إنشاء مقطع رسومي ثنائي الأبعاد مع تسلسل يدوي

● حتى 4 محاور (Y1 وY2 + محوران)

● حساب سماحية الثني.

● الضغط– حساب تعويض الانحناء.

● التحكم الرقمي CNC في تعويض الانحناء

● تصحيح الزاوية ومقياس الإرجاع الخلفي.

● يُورَّد مع برنامج PC1200 غير المتصل.

نظام CNC رسومي ثنائي الأبعاد CYBELEC CybTouch 12 PS

● مثل كامل مجموعة التحكم الرقمي CybTouch، يتميز CybTouch 12 PS بواجهة مستخدم تعمل باللمس سهلة الاستخدام، مع تكامل عالٍ للوظائف.

● 12” عرض رسومي ملوّن مع شاشة لمس كاملة

● إنشاء قطعة رسومية ثنائية الأبعاد باللمس مع تسلسل يدوي

● حتى 4 محاور (Y1، Y2، X، ومحاور R)

● حساب سماحية الثني.

● الضغط– حساب تعويض الانحناء.

● أدوات قابلة للتعديل لكل قطعة أو ثنية.

● تصحيح الزاوية ومقياس الإرجاع الخلفي.

● مزوّد ببرنامج PC-ModEva غير المتصل بالإنترنت

نظام CNC رسومي ثنائي الأبعاد CYBELEC CybTouch 15 PS

●‏ CybTouch 15 PS هو نظام تحكم رقمي ثنائي الأبعاد مخصص خصيصًا لمكابس الثني CNC من الفئة الابتدائية إلى المتوسطة. يأتي بهيكل مدمج، على غرار سلسلة CybTouch المعروفة في هذا المجال، مع شاشة لمس أكبر وتصميم أفقي جديد.

●‏ شاشة ملونة 15 بوصة مع شاشة لمس كاملة

●‏ رسم ملفات تعريف ثنائية الأبعاد باللمس وإنشاء برامج ثنائية الأبعاد بدقة

●‏ حتى 6 محاور (Y1، Y2، X، R، Z1، Z2)

●‏ حساب تسلسل الثني تلقائيًا

●‏ إدارة الماكينات المزدوجة.

●‏ أدوات قابلة للتعديل لكل قطعة أو ثنية.

●‏ تصحيح الزاوية ومقياس الإسناد الخلفي.

●‏ برنامج VisiTouch 2D أو VisiTouch MX غير المتصل بالإنترنت.

نظام CNC رسومي ثنائي وثلاثي الأبعاد CYBELEC VisiTouch 19

●‏ إن VisiTouch 19 وVisiTouch 19 MX هما نظام تحكم رسومي ثنائي وثلاثي الأبعاد لمكابس الثني CNC. صُمما لتسهيل عمل المشغل، حتى في مهام البرمجة والإعداد المتطلبة.

●‏ شاشة لمس 19 بوصة بسطح زجاجي عصري وانسيابي

●‏ رسم ملفات تعريف ثنائية الأبعاد باللمس وإنشاء برامج ثنائية الأبعاد بدقة

●‏ تشغيل سهل بفضل واجهة HMI سهلة الاستخدام

●‏ حساب تسلسل الثني تلقائيًا

●‏ وظائف النسخ الاحتياطي والاستعادة الداخلية

●‏ أدوات قابلة للتعديل لكل قطعة أو ثنية.

●‏ تصحيح الزاوية ومقياس الإسناد الخلفي.

●‏ برنامج VisiTouch 2D أو VisiTouch MX غير المتصل بالإنترنت.

نظام CNC رسومي ثنائي الأبعاد ESA S630
●‏ الأقوى في فئته: شاشة لمس 10 بوصات برسومات قوية، تجمع كل إمكانات نظام CNC عالي المستوى في متحكم اقتصادي وسهل الاستخدام.
●‏ شاشة لمس LCD مقاس 10 بوصات (مقاومة)
●‏ إنشاء قطع رسومية ثنائية الأبعاد باللمس مع تسلسل يدوي
●‏ قياسي حتى 4 محاور (Y1Y2، X، R)
حساب تلقائي لقوة الثني والتقوّس التعويضي.
●‏ أدوات قابلة للتعديل لكل قطعة أو ثنية.
●‏ تصحيح مباشر للزاوية، بما في ذلك التقوّس التعويضي.
●‏ مضخة ترددية وصمام ضغط مدمجان.
●‏ برنامج مجاني للمحاكاة على الحاسوب دون اتصال.
●‏ إدارة الماكينات المزدوجة (اختياري)
●‏ واجهة Modbus TCP لـ SCADA أو MES (اختياري)

نظام CNC رسومي ثنائي الأبعاد ESA S640

●‏ أداء من الطراز الأول للماكينات حتى ستة محاور، مع حسابات تلقائية لتسلسل الثني وخيارات قاعدة بيانات المواد للتعويض التنبؤي، ما يساهم في تقليل هدر المواد.

●‏ شاشة لمس LCD مقاس 15 بوصة (مقاومة)

●‏ إنشاء قطع رسومية ثنائية الأبعاد باللمس مع تسلسل تلقائي

●‏ قياسي حتى 4 محاور، ويمكن أن يصل إلى 6 محاور كحد أقصى.

حساب تلقائي لقوة الثني والتقوّس التعويضي.

●‏ أدوات قابلة للتعديل لكل قطعة أو ثنية.

●‏ تصحيح مباشر للزاوية، بما في ذلك التقوّس التعويضي.

●‏ مضخة ترددية وصمام ضغط مدمجان.

●‏ برنامج مجاني للمحاكاة على الحاسوب دون اتصال.

●‏ إدارة الماكينات المزدوجة (اختياري، يمكن أن يصل إلى 4 ماكينات)

●‏ واجهة Modbus TCP لـ SCADA أو MES (اختياري)

نظام CNC رسومي ثنائي الأبعاد ESA S650W

●‏ لا حدود من حيث الأداء والمرونة.

يتيح الحاسوب المدمج القوي وجود نظام CAD/CAM ثلاثي الأبعاد حقيقي على الماكينة (Metallix، Radan، ESA)

تصميم قطعة العمل بنمط طرف الإصبع.

استيراد مباشر لأشكال الأدوات (ملفات .dxf) وإدارة مكتبة الأدوات.

إدارة حوامل الأدوات والقوالب.

تتوفر قياس الزاوية وتصحيحها مع جميع الأجهزة الحالية.

●‏ شاشة لمس LCD مقاس 15 بوصة (مقاومة)

● استيراد أدوات DXF (اختياري)

●‏ إنشاء قطع رسومية ثنائية الأبعاد باللمس مع تسلسل تلقائي

● قياسي حتى 4 محاور، ويمكن أن يصل إلى 32 محورًا كحد أقصى.

حساب تلقائي لقوة الثني والتقوّس التعويضي.

●‏ أدوات قابلة للتعديل لكل قطعة أو ثنية.

●‏ برنامج مجاني للمحاكاة على الحاسوب دون اتصال.

●‏ إدارة الماكينات المزدوجة (اختياري، يمكن أن يصل إلى 4 ماكينات)

●‏ واجهة Modbus TCP لـ SCADA أو MES (اختياري)

● إدارة قياس الزاوية DataM أو Iris-Plus (اختياري).

● برنامج EsaBend-3D (اختياري)

● عارض ثلاثي الأبعاد Metalix وRadan وAutoPol (اختياري)

نظام التحكم الرقمي ESA S660W

● تتوفر واجهة جديدة بالكامل، مصممة خصيصًا لشاشة اللمس المتعدد، كبديل لواجهة Esa المعروفة المستخدمة في S650W.

استفد إلى أقصى حد من أي نظام CAD/CAM ثلاثي الأبعاد ترغب في تثبيته على وحدة التحكم الرقمي.

تصميم قطعة العمل بنمط طرف الإصبع.

استيراد مباشر لأشكال الأدوات (ملفات .dxf) وإدارة مكتبة الأدوات.

إدارة حوامل الأدوات والقوالب.

● شاشة لمس LCD مقاس 19 بوصة (سعوية)

● استيراد أدوات DXF (اختياري)

●‏ إنشاء قطع رسومية ثنائية الأبعاد باللمس مع تسلسل تلقائي

● قياسي حتى 4 محاور، ويمكن أن يصل إلى 156 محورًا كحد أقصى.

حساب تلقائي لقوة الثني والتقوّس التعويضي.

●‏ أدوات قابلة للتعديل لكل قطعة أو ثنية.

●‏ تصحيح مباشر للزاوية، بما في ذلك التقوّس التعويضي.

●‏ برنامج مجاني للمحاكاة على الحاسوب دون اتصال.

● قاعدة بيانات الثني (اختياري)

●‏ واجهة Modbus TCP لـ SCADA أو MES (اختياري)

● إدارة قياس الزاوية DataM أو Iris-Plus (اختياري).

● برنامج EsaBend-3D (اختياري)

● عارض ثلاثي الأبعاد Metalix وRadan وAutoPol (اختياري)

نظام التحكم الرقمي ESA S675W

● تتوفر واجهة جديدة بالكامل، مصممة خصيصًا لشاشة اللمس المتعدد، كبديل لواجهة Esa المعروفة المستخدمة في S650W.

استفد إلى أقصى حد من أي نظام CAD/CAM ثلاثي الأبعاد ترغب في تثبيته على وحدة التحكم الرقمي.

تصميم قطعة العمل بنمط طرف الإصبع.

استيراد مباشر لأشكال الأدوات (ملفات .dxf) وإدارة مكتبة الأدوات.

إدارة حوامل الأدوات والقوالب.

تتوفر قياس الزاوية وتصحيحها مع جميع الأجهزة الحالية.

● شاشة لمس LCD مقاس 21 بوصة (سعوية)

● استيراد أدوات DXF (اختياري)

●‏ إنشاء قطع رسومية ثنائية الأبعاد باللمس مع تسلسل تلقائي

● قياسي حتى 4 محاور، ويمكن أن يصل إلى 156 محورًا كحد أقصى.

حساب تلقائي لقوة الثني والتقوّس التعويضي.

● برنامج EsaBend-3D (اختياري)

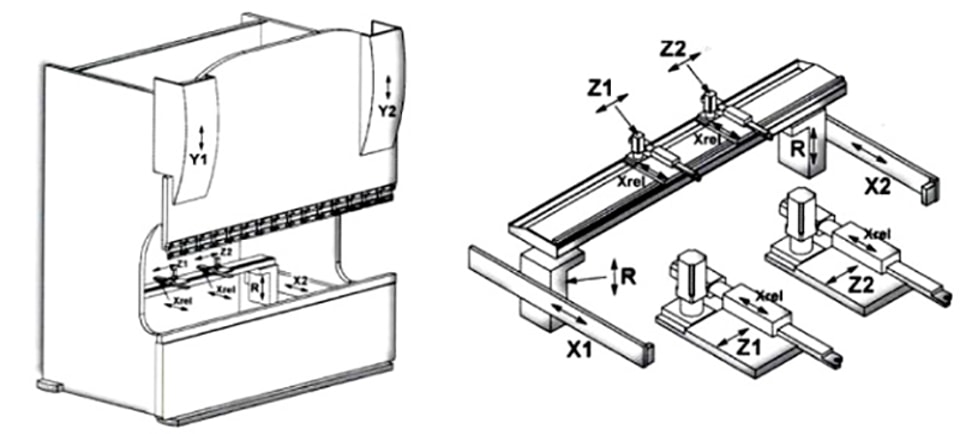

مقياس الإرجاع الخلفي لمكبس الثني

BGA	X	R	Z1	Z2	X2
الشوط (مم)	750	120	حسب الطلب	حسب الطلب	190
السرعة (مم/ث)	500	170	2000	2000	200
الدقة (مم)	+0,02	+0,05	+0,05	+0,05	+0,02
نوع المحرك	بدون فُرش	بدون فُرش	بدون فُرش	بدون فُرش	بدون فُرش
النظام الميكانيكي	برغي	برغي	RACR	RACR	برغي
