آلة قص متأرجحة QC12K من 6-3200 مع وحدة تحكم E21
آلة قص متأرجحة QC12K من 6-3200 مع وحدة تحكم E21
مميزات المنتج
1. ناقل حركة هيدروليكي، وحامل أدوات من النوع البندولي. اللحام الكلي للإطار متين وصلب، ويعود أسطوانة النيتروجين بسلاسة وسرعة.

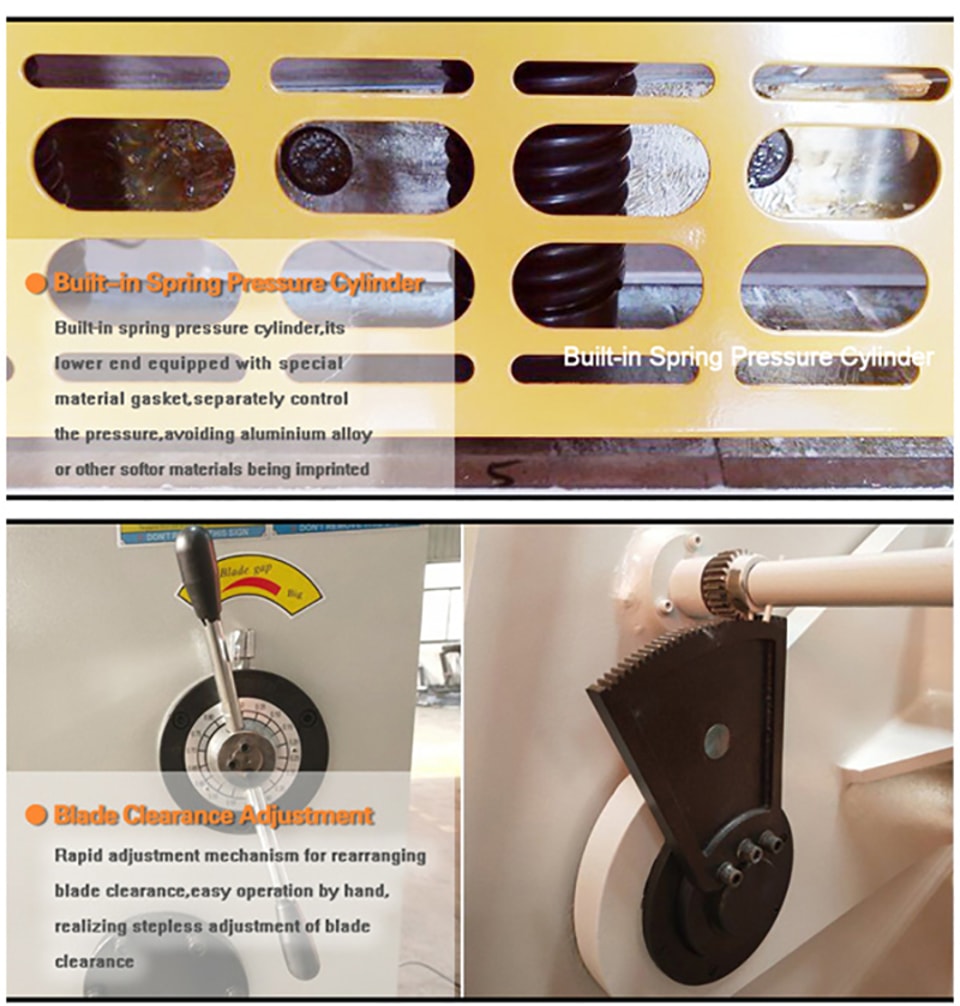

2. يتميز بوظيفة ضبط الشوط بشكل متدرج. يتم ضبط مقدار خلوص حافة الشفرات العلوية والسفلية بواسطة المقبض، وتكون فجوة الشفرة متساوية وسريعة.
3. نظام تحكم NC ومشفّر موضع، وعاكس، ونظام تحكم حلقي مغلق، وسرعة، ودقة تموضع عالية، وثبات جيد، ويمكنه ضمان دقة حجم إزاحة المقياس الخلفي بدقة، بينما يحتوي نظام CNC على تعويض دقيق ووظيفة الكشف التلقائي والعديد من الميزات الإضافية.

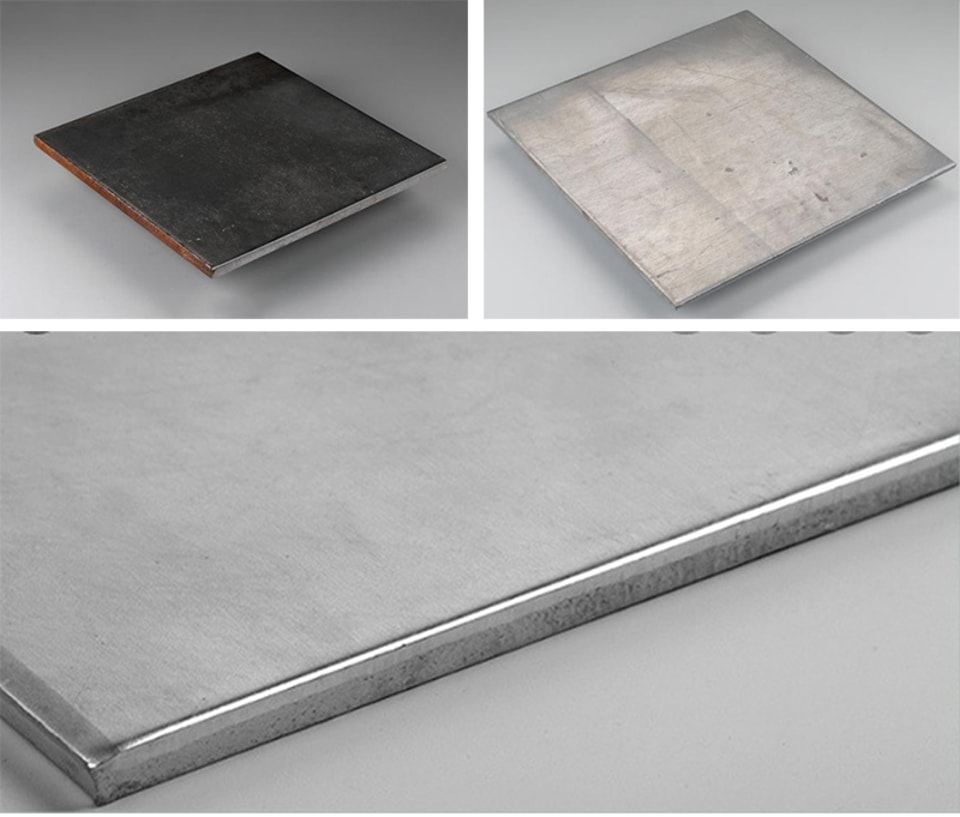

عرض العينات
المواصفات الفنية
الاسم | البيانات | الوحدة | ملاحظات | |
أقصى سماكة للقطع | 6 | مم |
| |
أقصى عرض للقطع | 3200 | مم |
| |
مقاومة المادة المقصوصة | 500 | نيوتن/مم² |
| |
زاوية القص | 1°30′ |
| ||
أقصى شوط للمقياس الخلفي | 20-600 |
| ||
عدد الأشواط | 14 | لكل دقيقة |
| |
المسافة بين الأعمدة الرأسية | 3400 | مم |
| |
طول الشفرة | 3300 | مم |
| |
ارتفاع طاولة العمل | 800 | مم |
| |
المحرك الرئيسي | الطراز | Y132M-4 |
| |
القدرة | 7.5 | KW |
| |
السرعة | 1450 | دورة/دقيقة |
| |
محرك المقياس الخلفي | الطراز | Y802-6 | B5 | |
القدرة | 0.55 | KW |
| |
السرعة | 900 | دورة/دقيقة |
| |
مضخة تروس | الطراز | 25MCY14-1B |
| |
القدرة | 25 | لتر/دقيقة |
| |
الضغط | 31.5 | ميغاباسكال |
| |
الأبعاد | الطول | 3820 | مم |
|
العرض | 1660 |
| ||
الارتفاع | 1620 |
| ||
الوزن | 6100 | كغ | ||
قائمة العلامات التجارية للملحقات
تفاصيل المنتجات
لا | اسم الملحق | الطراز/الشركة المصنعة | أخرى | التهيئة |
1 | نظام CNC | نظام NC E21 من Estun | قياسي | |
2 | المكونات الكهربائية | شنايدر إلكتريك الألمانية | مفتاح الحركة ومفتاح الحد | |
3 | المحرك الرئيسي | محرك سيمنس | ||
4 | محول التردد | JRACDRIVE | التحكم في التموضع | |
دقة مضمونة | ||||
5 | مفتاح القدم | KACON كوريا الجنوبية | ||
6 | المسطرة الخلفية | سكة توجيه خطية بمسمار كروي - HIWIN تايوان | ||
7 | النظام الهيدروليكي | بوش ريكسروث ألمانيا | ||
8 | مضخة الزيت | SUNNY الولايات المتحدة الأمريكية | ||
9 | حلقة الإحكام | باركر-أمريكا | ||
10 | وصلة أنبوب الزيت | موصل الغلاف | ||
11 | واقي أمان أمامي | مصنوع بواسطة ERMAK | ||
12 | واقي أمان خلفي | مصنوع بواسطة ERMAK | ||
13 | شفرة | مجموعة واحدة من الشفرة العلوية والسفلية | ||
14 | جهاز ضغط | مصنوع بواسطة ERMAK | ||
15 | طاولة تغذية أوتوماتيكية | مصنوع بواسطة ERMAK | اختياري | |
16 | فتحة حلقية كبيرة | مصنوع بواسطة ERMAK | ||
17 | نظام تزييت أوتوماتيكي | مصنوع بواسطة ERMAK | ||
18 | مقياس زاوية أمامي | مصنوع بواسطة ERMAK | ||
19 | خط القطع بالليزر | مصنوع بواسطة ERMAK | ||
20 | نظام التبريد | مصنوع بواسطة ERMAK | ||
21 | نظام أمان خلفي | مصنوع بواسطة ERMAK | ||
22 | دعامة هوائية | مصنوع بواسطة ERMAK | ||
23 | حماية ستارة ضوئية | Kele | ||
24 | خيارات النظام | E200P DA310 DA360 | ||
25 | معيار السلامة | þCE ¨CSA þNR-12 ¨OSHA | ||
قطع الغيار والأدوات الخاصة
ملحق | ||||
1 | GB801-2011 | برغي M16X500 | القطعة | 4 |
2 | GB7160-2016 | صواميل M16 | القطعة | 4 |
3 | GB98-2015 | أدوات قابلة للنفخ | القطعة | 1 |
4 | GB610-2014 | مفتاح صندوق الكهرباء | القطعة | 1 |
5 | GB766-2018 | مفتاح طاقة صندوق الأزرار | القطعة | 2 |
6 | GB568-2018 | مفتاح القدم | القطعة | 1 |
قطع الغيار | ||||
7 | GB689-2018 | حلقة إحكام على شكل O | القطعة | 17 |
8 | GB638-2018 | حلقة إحكام مركبة | القطعة | 16 |
قائمة المستندات المرفقة:
المستند | |||
1 | دليل التشغيل | نسخ | 1 |
2 | شهادة CE | نسخ | 1 |
3 | قائمة التعبئة/الفاتورة التجارية (شهادة المنشأ) | نسخ | 1 |
4 | الفحص مطابق للمواصفات | نسخ | 1 |
قطع اختيارية
وحدة التحكم
- نظام التبريد
- طاولة تغذية أوتوماتيكية
- دعامة خلفية هوائية
- نظام أمان خلفي

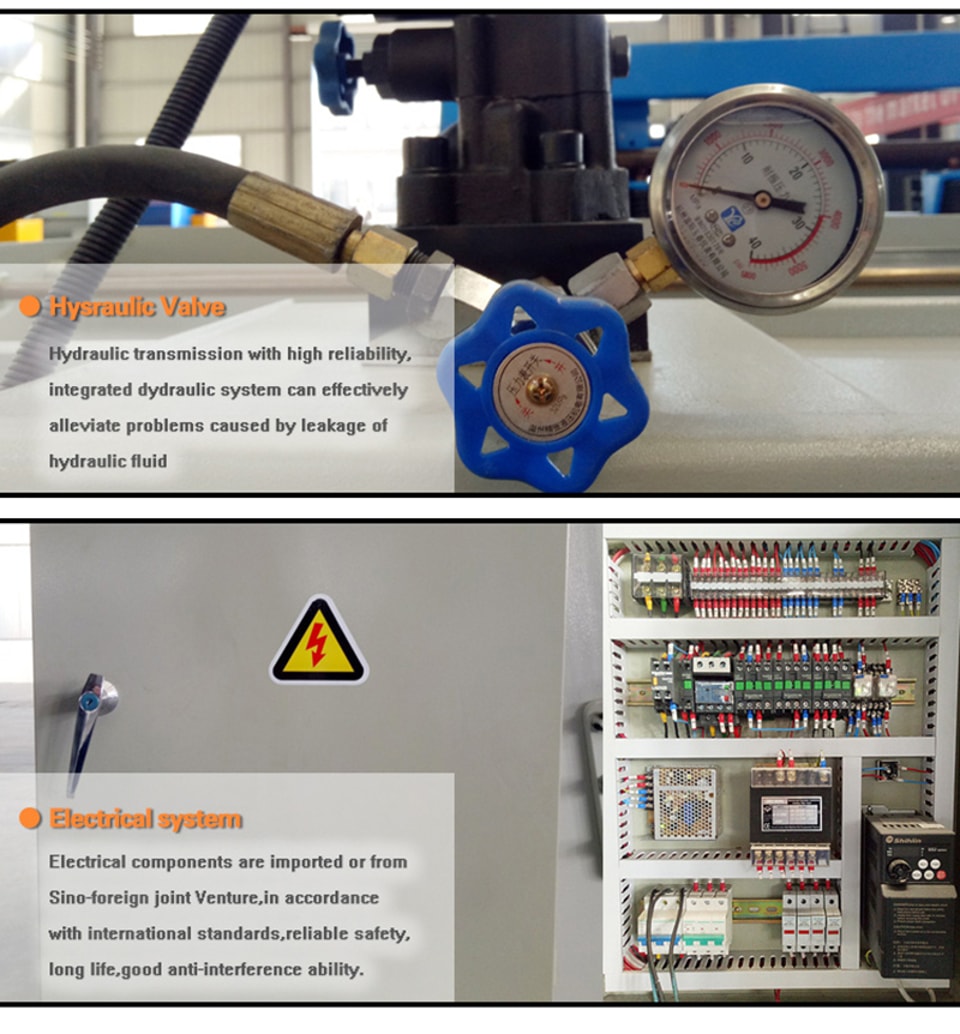

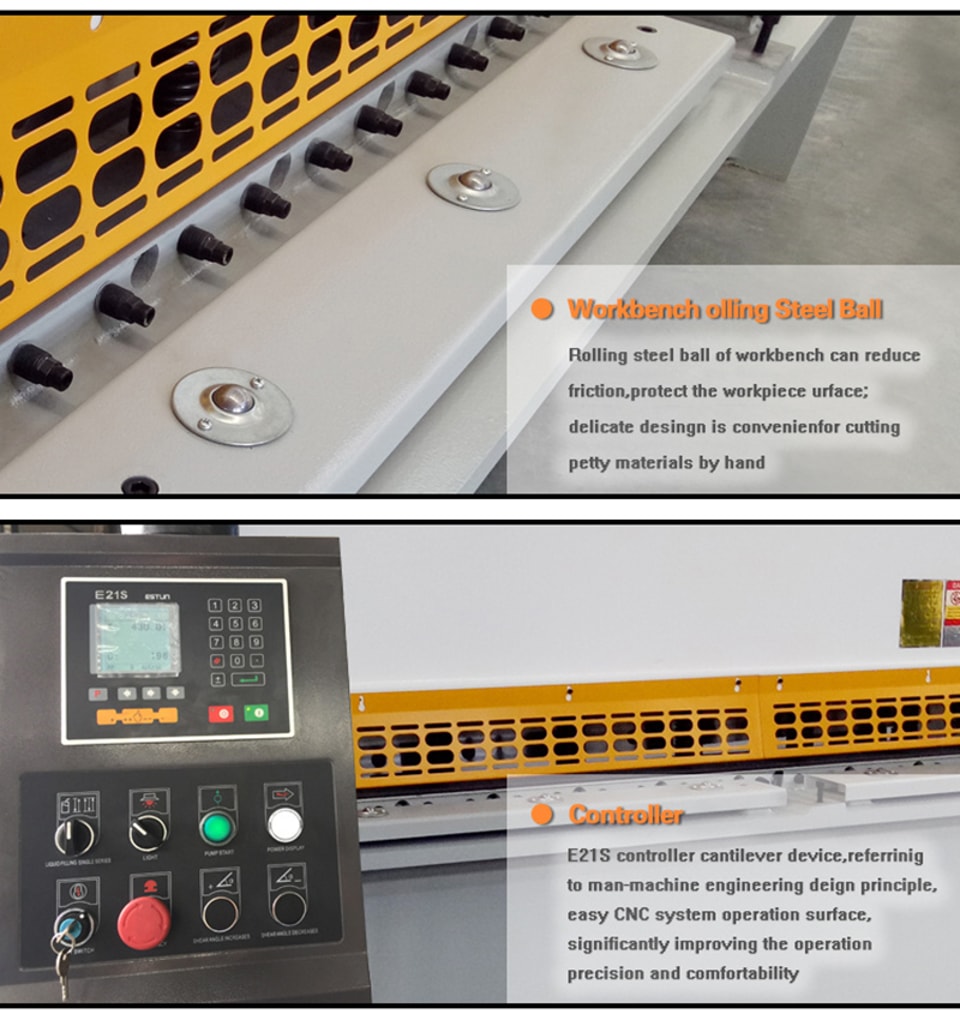

تفاصيل المنتج
عرض المنتجات

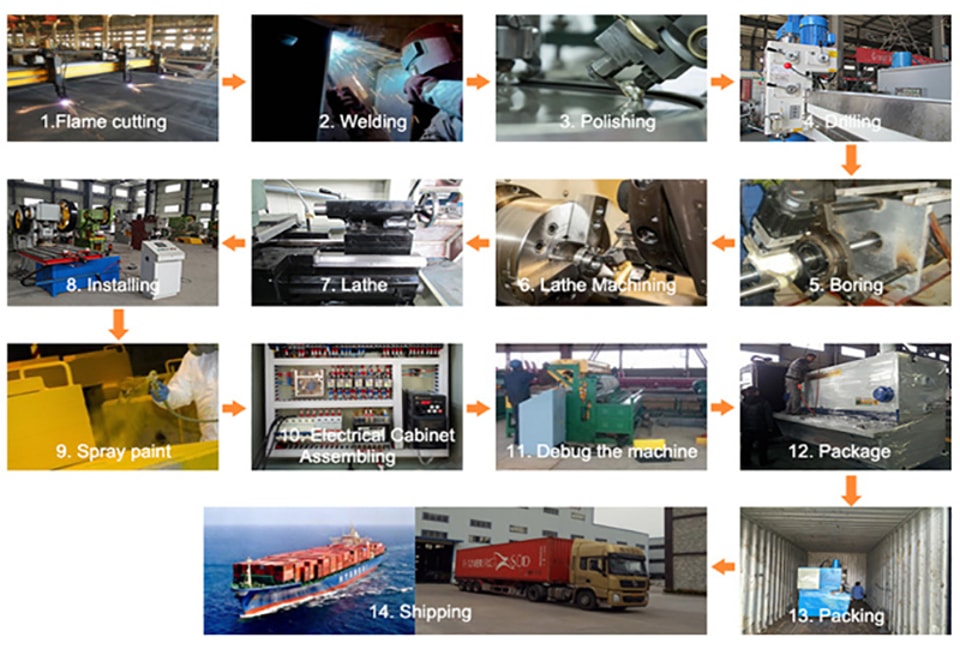

سير الإنتاج
الشحن
