لا

الاسم

البيانات

الوحدة

ملاحظات

1

حجم العمل

1500X3000

مم

2

تيار الخرج

65

أ

3

أقصى سماكة قطع للفولاذ

8

مم

أقصى سماكة قطع للستانلس ستيل

4

4

خلوص المحور Z

200

مم

5

دقة الحركة

±0.1

مم

6

دقة التموضع

±0.15

مم

7

أقصى سرعة قطع

12000

مم/دقيقة

8

أقصى سرعة حركة

20000

مم/دقيقة

9

ضغط الغاز

0.4

ميغاباسكال

10

درجة حرارة التشغيل

-10-60

°م

11

ارتفاع الطاولة

850

مم

12

إجمالي استهلاك الطاقة (دون نظام البلازما)

4

كيلوواط

13

أبعاد الماكينة

الطول

3400

مم

العرض

2300

مم

الارتفاع

1800

مم

14

الوزن

1600

كغ

رقم

الاسم

الطراز/الشركة المصنعة

أخرى

التهيئة

1

نظام CNC

وحدة التحكم Starfire

قياسي

2

برنامج الترتيب

FASTCAM

3

وضع نقل الملفات

واجهة USB

4

مولد البلازما

Huayuan China

5

شعلة البلازما

Blackwolf

6

المكونات الكهربائية

شنايدر إلكتريك الألمانية

7

محرك نظام القيادة

محرك خطوي من Siemens مع وحدات التشغيل

8

نوع الطاولة

طاولة مسننة

9

نظام النقل

ترس وجريدة وقضبان خطية للمحاور X/Y/Z

10

وضع القوس

قوس غير تلامسي، ومُعدِّل ضغط القوس

11

وضع التحكم في ارتفاع الشعلة (THC)

THC أوتوماتيكي عالي الحساسية

12

نوع الغاز المطلوب

هواء

13

وضع حركة شعلة القطع العائمة

اختبار أوتوماتيكي وهوائي

14

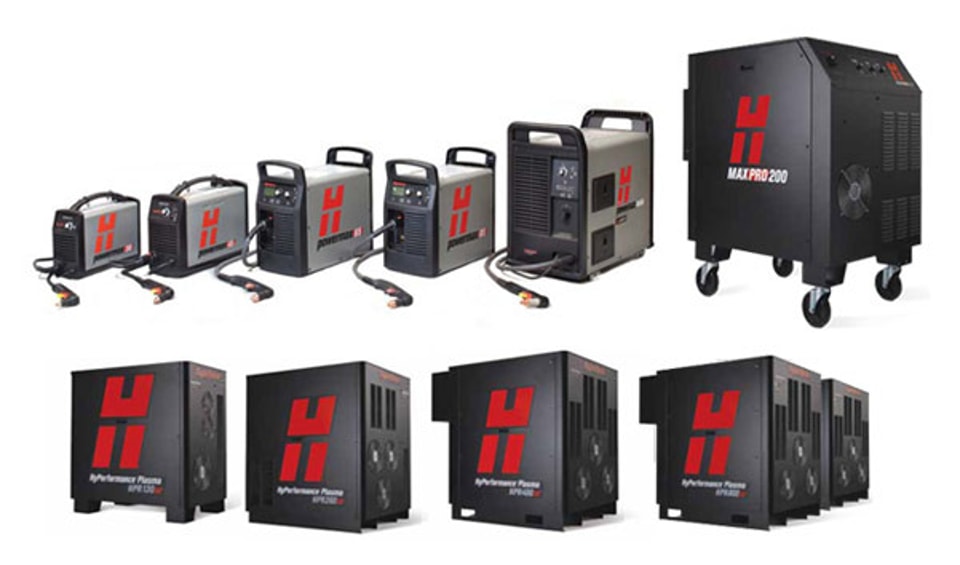

مولد البلازما

Hypertherm USA

اختياري

15

نظام القيادة المؤازرة

Panasonic Japan

16

جهاز قطع الأنابيب

من تصنيع JUGAO

17

جهاز القطع باللهب

من تصنيع JUGAO

18

جهاز تعليم العلامات

من تصنيع JUGAO

19

جهاز الثقب

من تصنيع JUGAO

20

طاولة مياه

من تصنيع JUGAO

21

معيار السلامة

þCE    ¨CSA    þNR-12   ¨OSHA

ملحق

1

GB801-2011

برغي M16X500

القطعة

4

2

GB7160-2016

صواميل M16

القطعة

4

3

GB98-2015

أدوات قابلة للنفخ

القطعة

1

4

GB610-2014

مفتاح صندوق الكهرباء

القطعة

1

5

GB766-2018

مفتاح طاقة صندوق الأزرار

القطعة

2

قطع الغيار

6

GB689-2018

غطاء واقٍ

القطعة

5

7

برنامج الترتيب

FASTCAM

القطعة

1

8

GB638-2018

فوهة

القطعة

5

9

GB674-2022

قطب كهربائي

القطعة

5

المستند

1

دليل التشغيل

نسخ

1

2

شهادة CE

نسخ

1

3

قائمة التعبئة/الفاتورة التجارية (شهادة المنشأ)

نسخ

1

4

الفحص مطابق للمواصفات

نسخ

1
