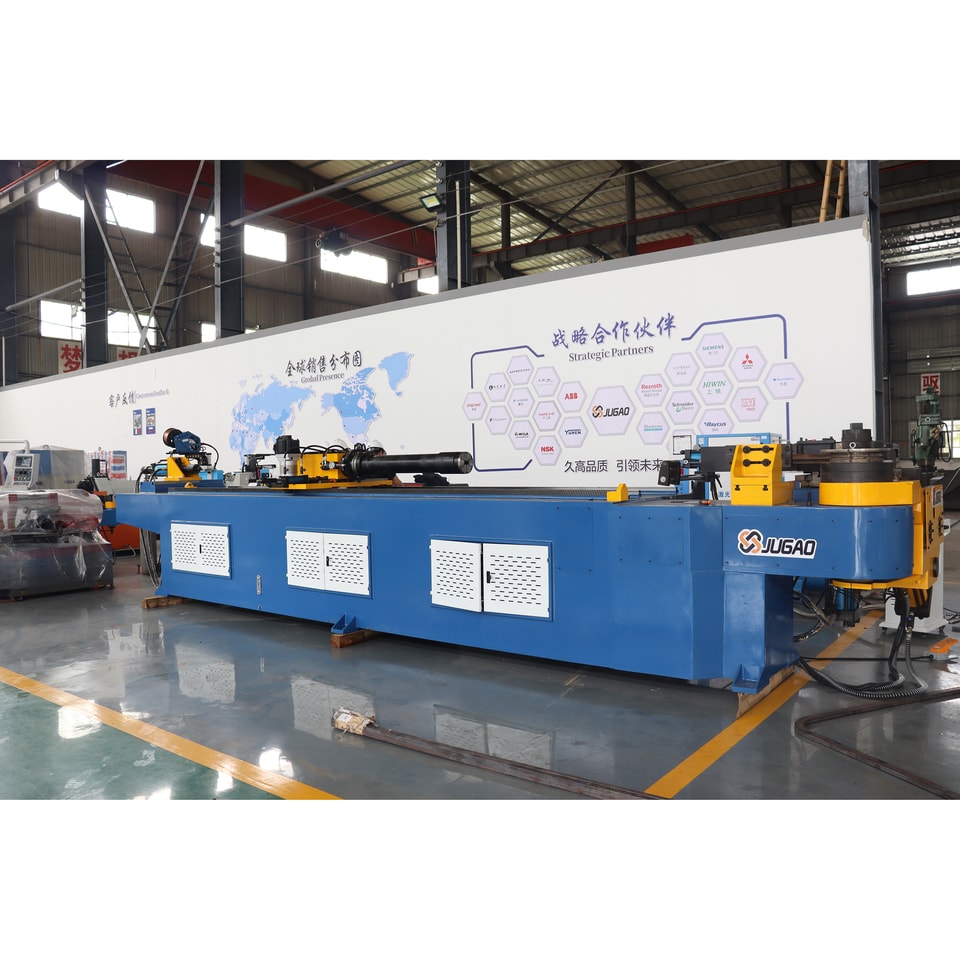

آلة ثني الأنابيب CNC
خصائص الأداء

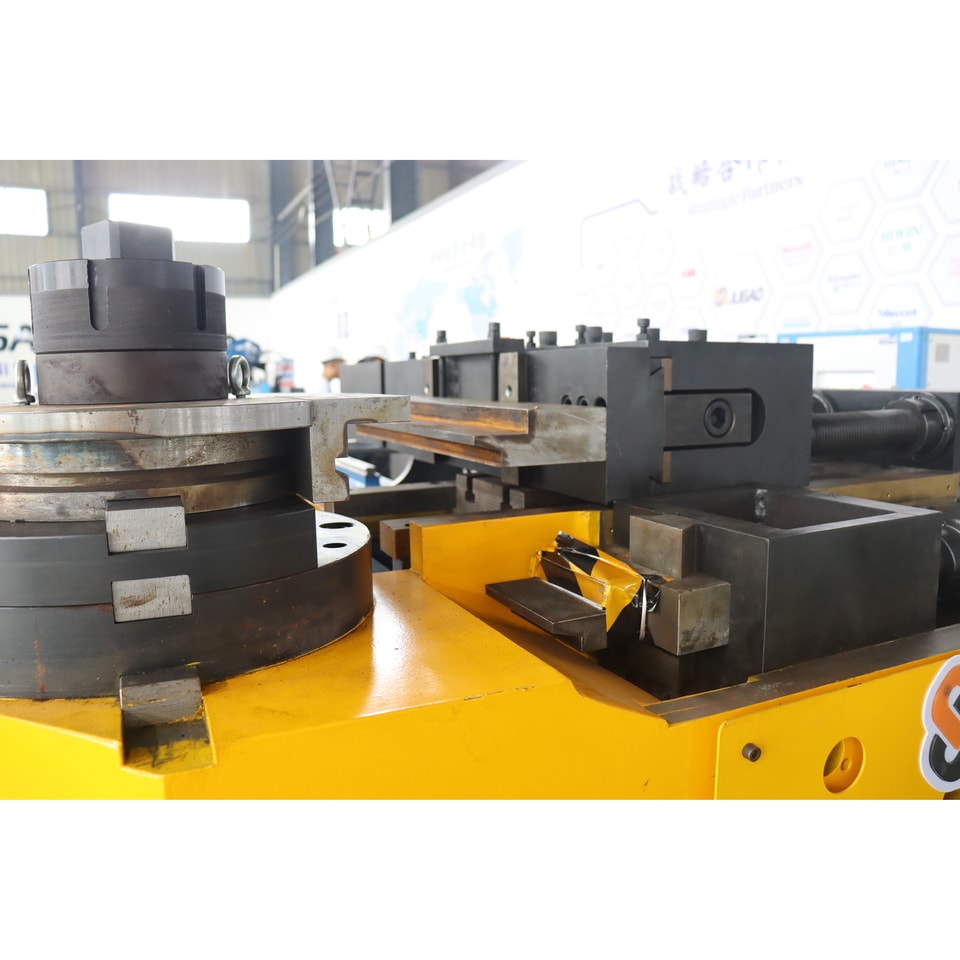

1.ثني الذراع (محور C) بواسطة الهيدروليك. تثبيت القالب بواسطة الهيدروليك، ضغط القالب بواسطة الهيدروليك.

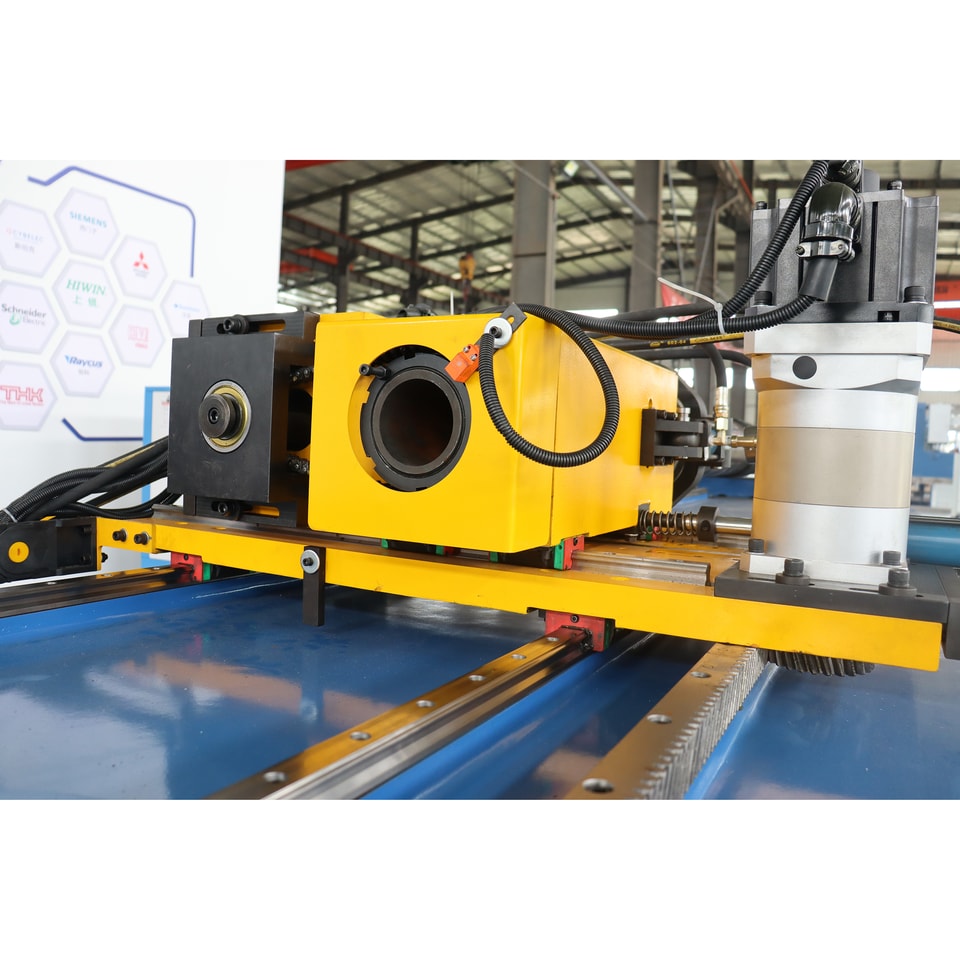

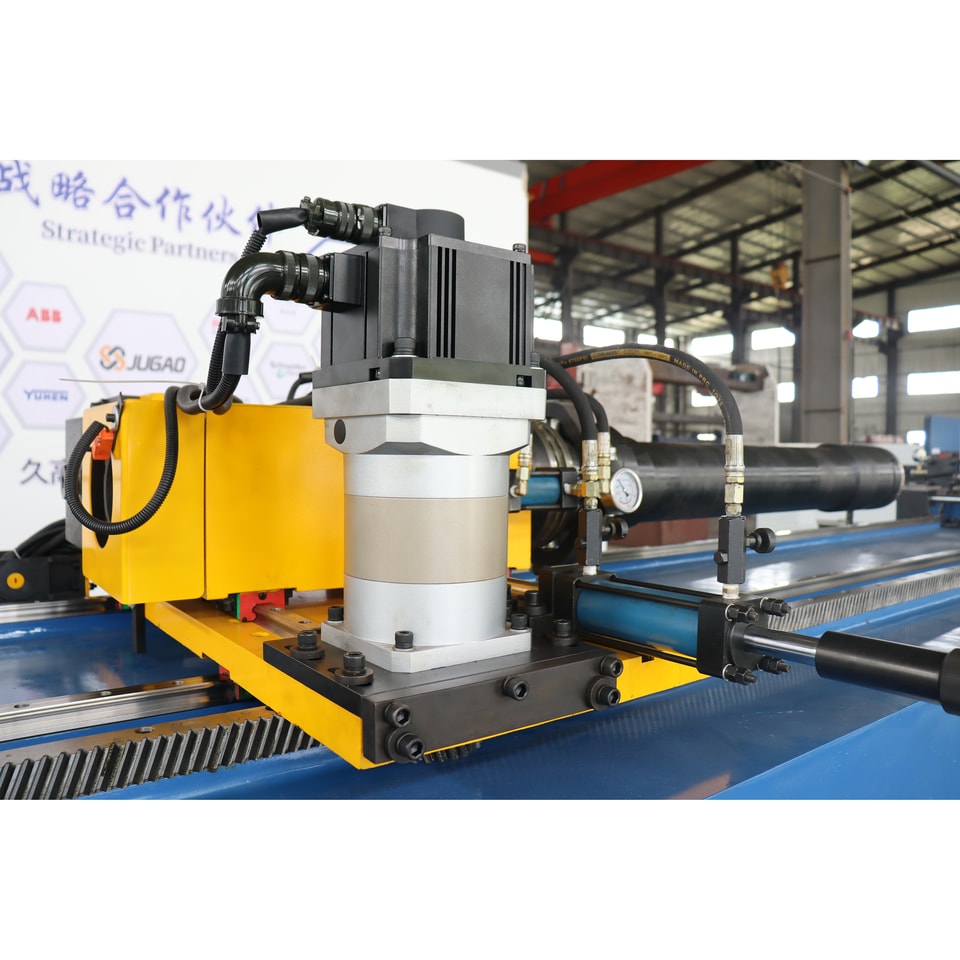

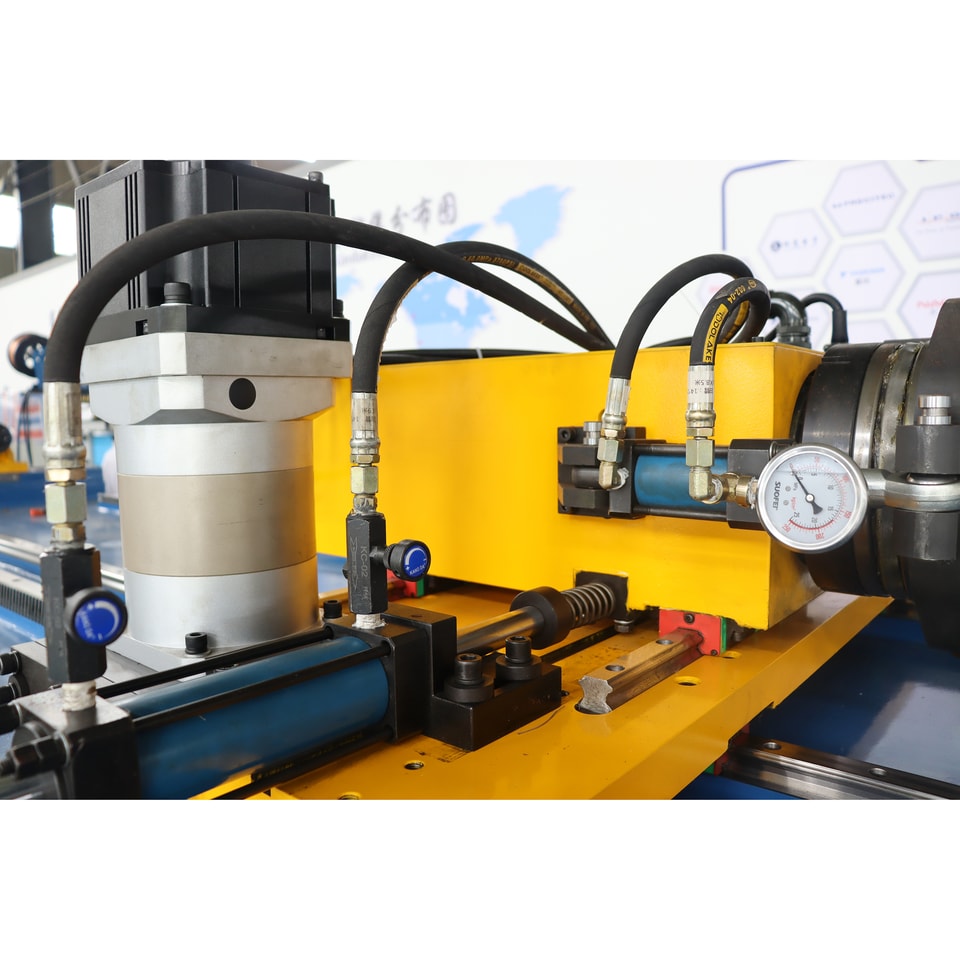

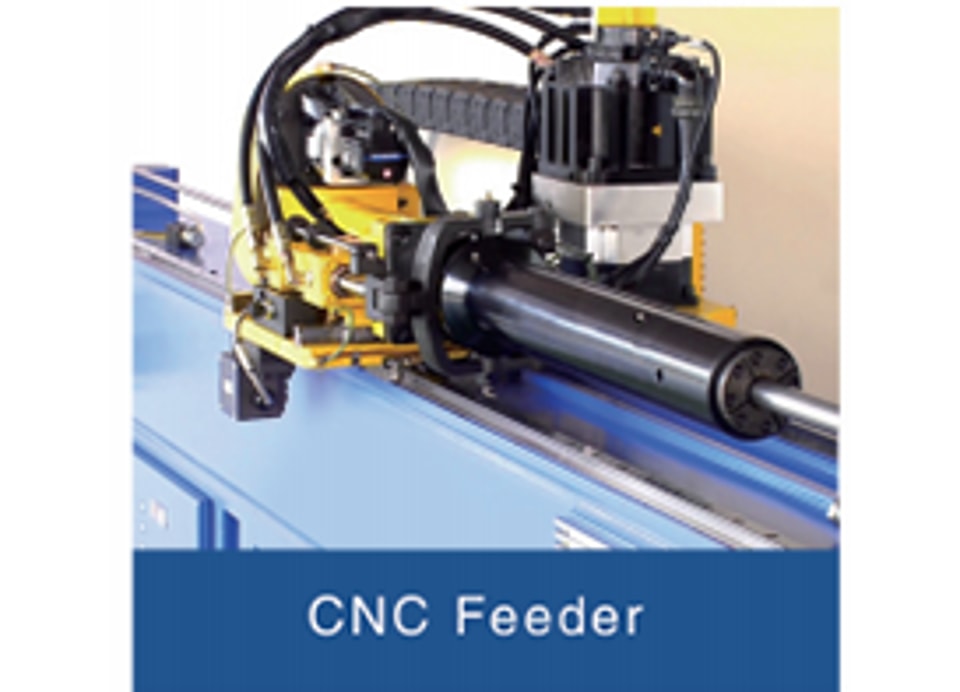

2.عربة (محور Y) بواسطة محرك سيرفو. قلاووظ (محور B): دوران بواسطة محرك سيرفو، قبض بواسطة الهيدروليك.

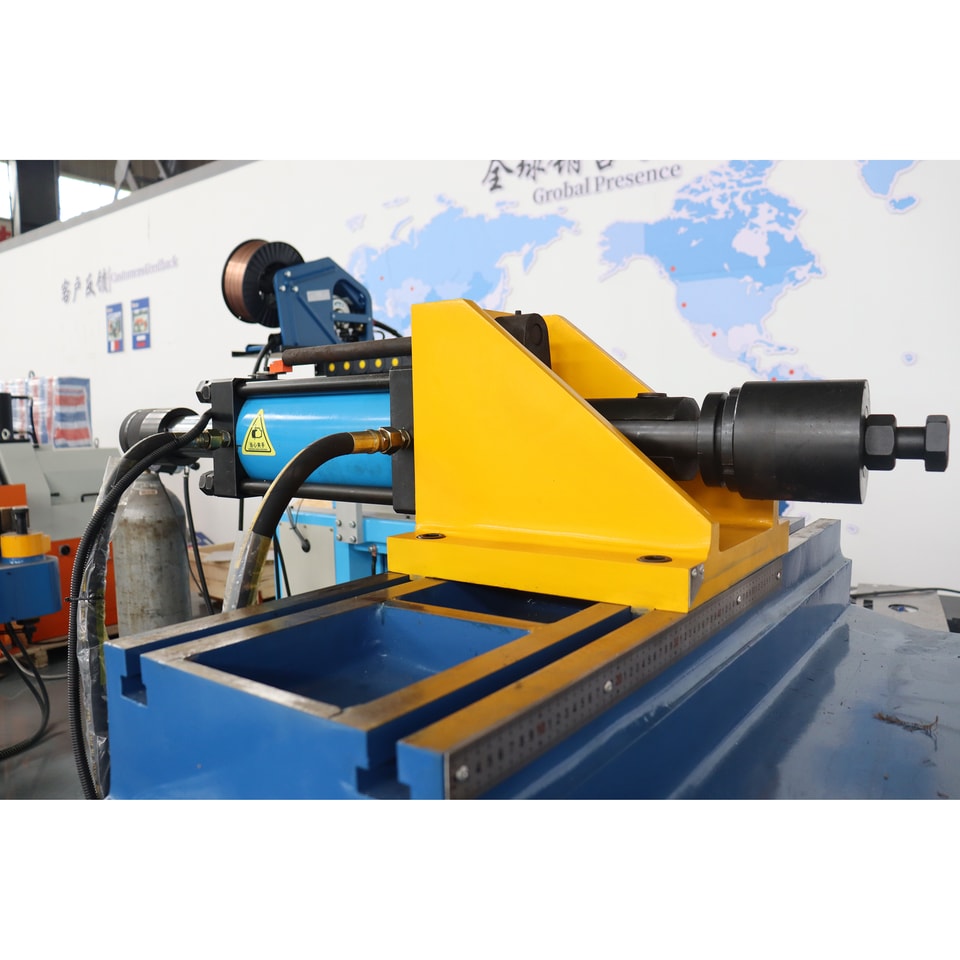

3.وحدة سحب الماندريل المتوقعة. قاعدة ثابتة، تخدم كزر إيقاف الطوارئ والتحكم عن بعد. 4.نظام تبريد بالمروحة. تشخيص الخطأ على الفور.
5.نظام تزييت تلقائي مركزي. 6.دواسة قدم لبدء التشغيل بأمان.
7.إنها آلة ثني أنابيب أوتوماتيكية بالكامل، مع نظام تحكم PLC، ومحركين سيرفو للدوران، والتغذية.

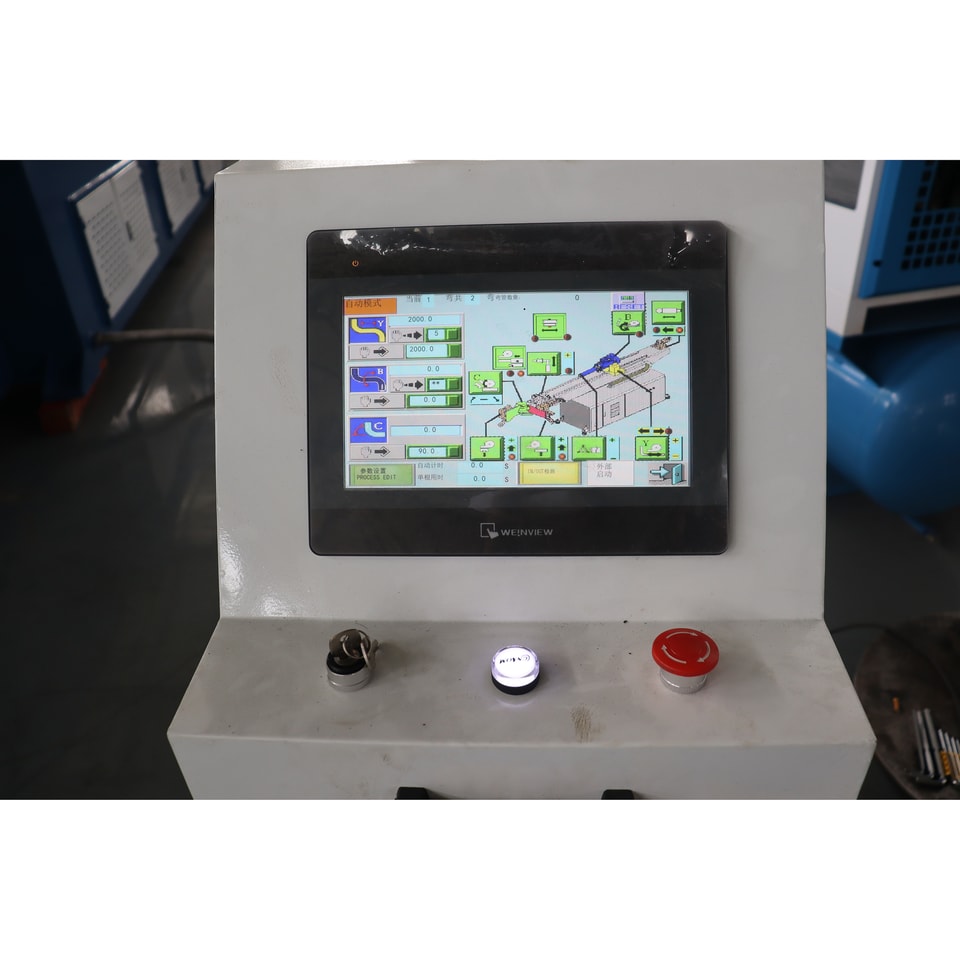

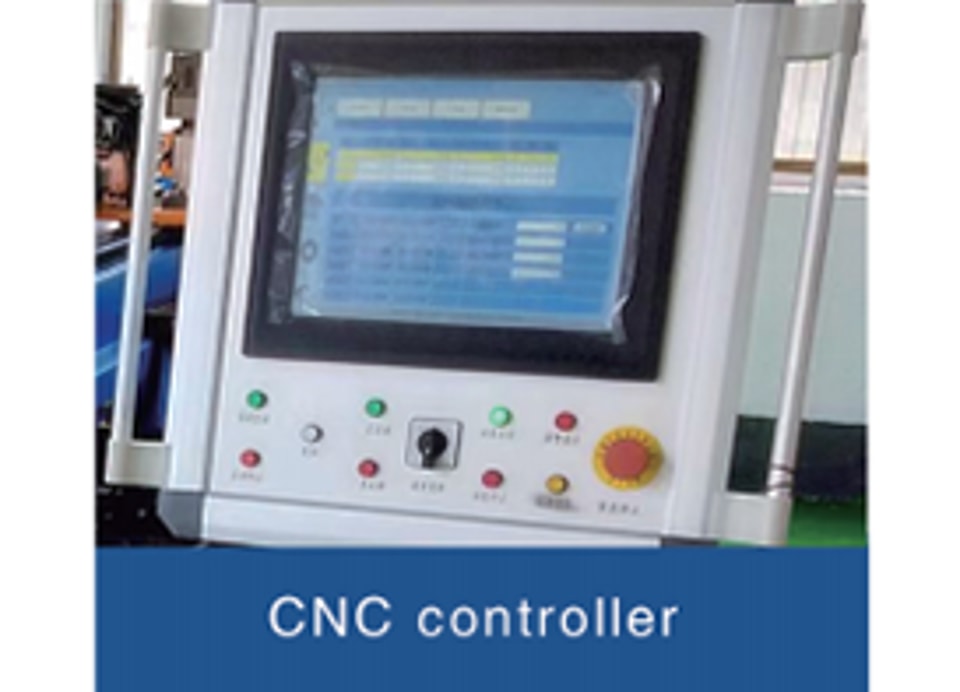

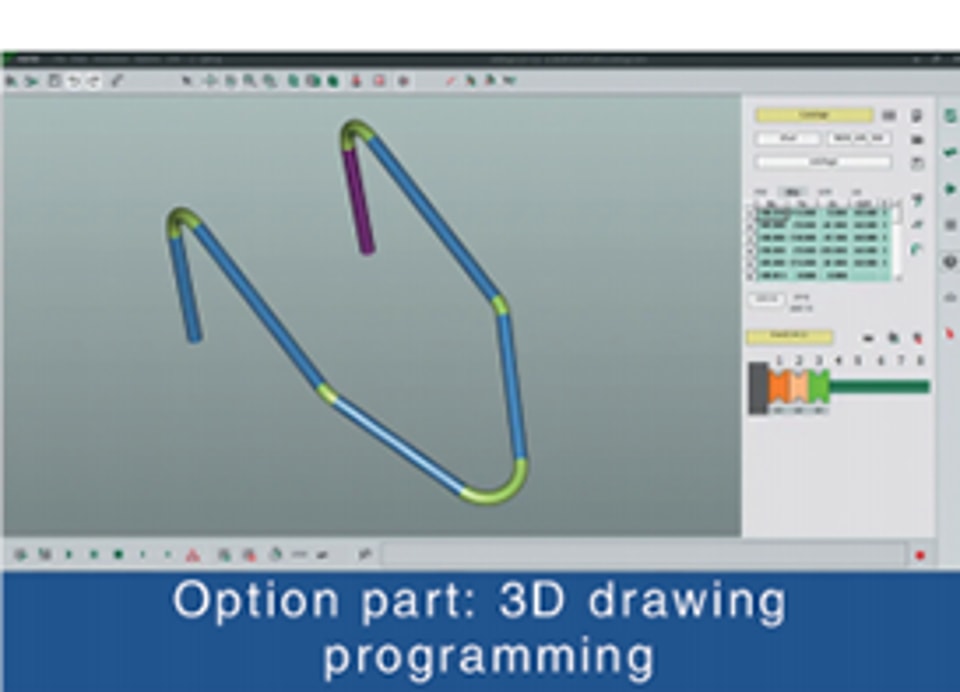

8.شاشة تعمل باللمس تعرض باللغة الإنجليزية، تحتوي على درجات ثني مختلفة مسبقة الصنع، عملية حوارية، يمكن اختيار التشغيل اليدوي، شبه الأوتوماتيكي والأوتوماتيكي الكامل، مفتاح دواسة محمول مع وظيفة بدء التشغيل وإيقاف الطوارئ. تعمل المحاور المتعددة في وقت واحد.
9.ثني الأنابيب - أوتوماتيكي. دوران الأنابيب - أوتوماتيكي. تغذية الأنابيب - أوتوماتيكي.
10. النسخة الاحتياطية الرئيسية للبرامج للتخزين عبر USB أو القرص أو من خلال الإنترنت. يتم إدارة وتخزين بيانات وأدوات الانحناء في ملفات نصية قياسية على القرص الصلب لوحدة التحكم PLC. في حالة الحاجة، من الممكن أيضًا دمج PLC في آلة الانحناء. لذلك، تم تضمين محول Ethernet. عدد الأدوات والمنتجات غير محدود عمليًا. يمكن تعديل ملفات المنتجات والأدوات بسهولة (أيضًا على PLC منفصل) وطباعةها.
11.رمز الأمان لحماية إعدادات البيانات وميزات التشغيل المحددة.
12.للوصول إلى بيانات إعداد الثني التاريخية لتسهيل دراسة الأعطال مع مجموعة واحدة من الأدوات.
13.جميع أجزاء نظام الهيدروليك، نظام التحكم، نظام القيادة ونظام العرض مستوردة من علامات تجارية مشهورة، بدقة عالية، وكفاءة عالية، مناسبة للإنتاج الضخم.
14.آلة CNC أوتوماتيكية بالكامل، تحتوي على معدات ثني مكعبة، تحميل العملية الكاملة للثني أوتوماتيكية. 15.الآلة سهلة التشغيل، أداء مستقر وعامل أمان عالي. الآلة هي الخيار المثالي لمعالجة الأنابيب.
المعلمات الفنية
|
المعلمة الفنية الرئيسية |
الوحدة |
18CNC |
25CNC |
38CNC |
50CNC |
63CNC |
76CNC |
89CNC |
114CNC |
130CNC |
168CNC |
|
أقصى قدرة انحناء |
مم |
18x2 |
25x2 |
38x2 |
50x2 |
63x2.5 |
76x4 |
89x5 |
114x10 |
130x12 |
168x14 |
|
منطقة نصف قطر الانحناء |
مم |
3-150 |
5-180 |
10-200 |
15-250 |
20-300 |
25-350 |
40-450 |
40-550 |
50-650 |
50-650 |
|
منطقة زاوية الانحناء |
درجة |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
|
الطول الفعال
|
مم |
2000 |
2800 |
3000 |
3200 |
3500 |
4200 |
4600 |
5000 |
5000 |
6000 |
|
ضغط الزيت
|
kw |
2.2 |
2.2 |
4 |
5.5 |
5.5 |
7.5 |
11 |
18.5 |
22 |
25 |
|
الضغط الأقصى |
kg/cm |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
|
أبعاد الآلة |
مم |
3000x700x1300 |
3500x750x1300 |
4200x950x1350 |
4800x1000x1350 |
5200x1100x1350 |
5800x1200x1350 |
6200x1500x1350 |
6800x1650x1350 |
7200x1800x1350 |
7500x1850x1550 |
|
وزن الآلة |
كجم |
600 |
700 |
850 |
1320 |
1500 |
2800 |
5500 |
7800 |
12000 |
14000 |
