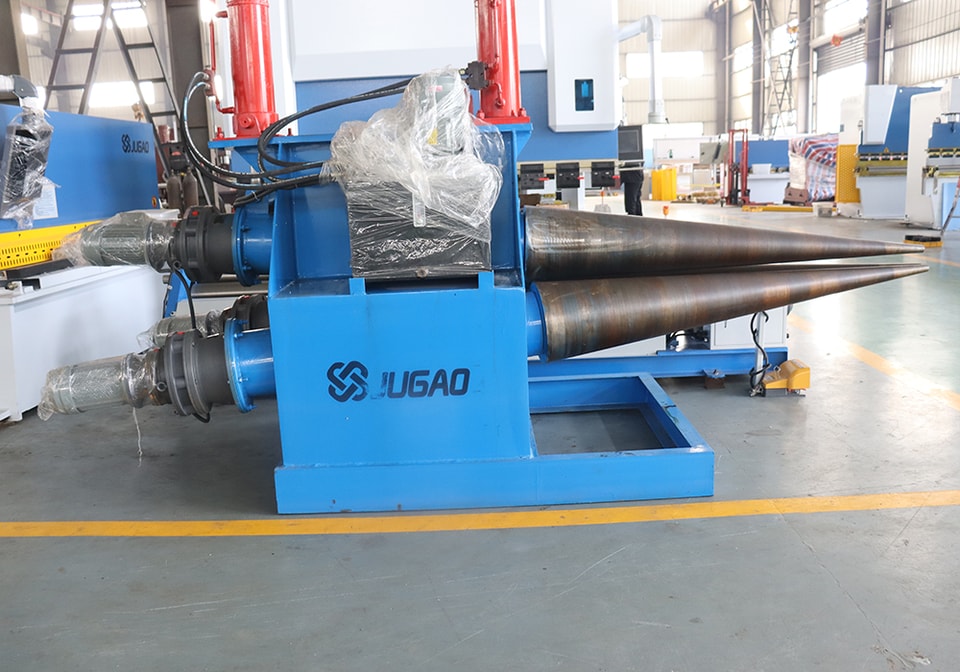

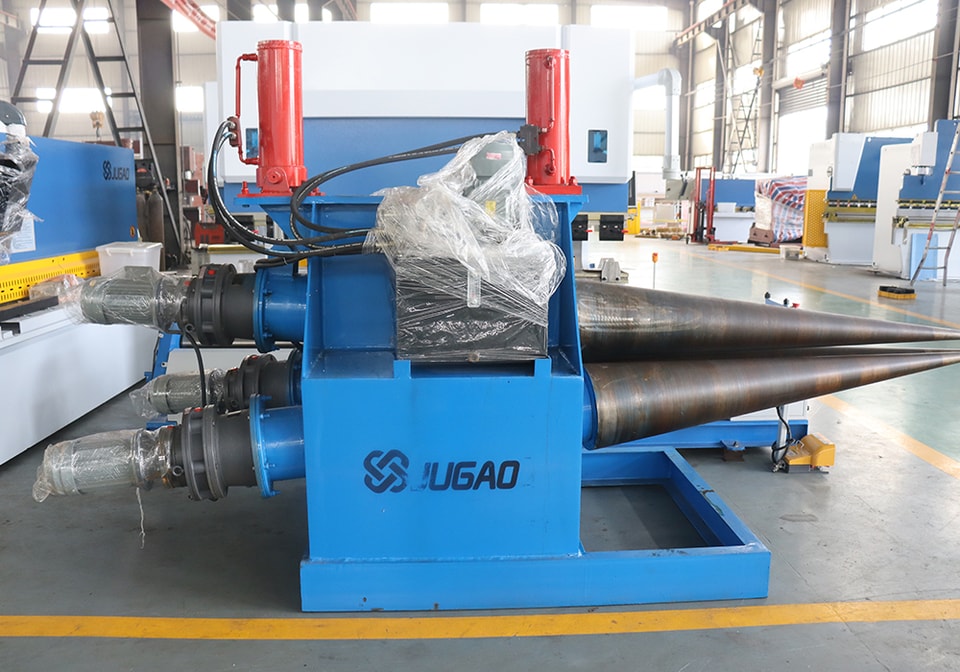

ماكينة درفلة الصفائح المخروطية متعددة الاستخدامات/ماكينة درفلة الصفائح المخروطية
ماكينة درفلة الصفائح المخروطية متعددة الاستخدامات/ماكينة درفلة الصفائح المخروطية
جزء الإطار: ملحوم من الزاوية الحديدية والصلب القنوي، ويتمتع بصلابة جيدة، كما أن سطح اللوح المُعالج مستوٍ وجميل، والآلة صغيرة وسهلة التشغيل.
الجزء الأساسي: يتكون من ثلاث بكرات متناظرة ذات بنية دقيقة ومستقرة.
نظام النقل: يُركب المحرك في أسفل الإطار، وتُقاد البكرات الثلاث المتناظرة في الأعلى بواسطة مجموعة الحزام والتروس لتعمل البكرات الثلاث العلوية المتناظرة بشكل متزامن لإتمام عملية المعالجة. تقوم البكرة العلوية بحركة رفع وخفض عمودية في الموضع المركزي المتناظر بين البكرتين السفليتين، ويتم ذلك عبر نقل لولبي بصامولة ومسمار. أما البكرتان السفليتان فتقومان بحركات دورانية، ويتعشق ترس خرج المخفض مع ترس البكرة السفلية لتوفير عزم دوران للصفائح المدرفلة.
هذه الآلة مصممة بشكل معقول وسهلة التشغيل والصيانة.
المكونات الرئيسية
(1) البكرات العلوية والسفلية: وهي جزء مهم من ماكينة درفلة الصفائح. سطح البكرة مخروطي، والمادة من مطروقات عالية الجودة، وقد خضعت للتقسية والمراجعة.
(2) الإطار: هيكل ملحوم من صفائح فولاذية مع إزالة إجهاد اللحام. في أعلى الإطار يوجد أسطوانة ضغط للبكرة العلوية، ويتصل قضيب مكبس الأسطوانة بمقاعد محامل البكرة العلوية. تتحرك البكرة العلوية صعودًا وهبوطًا مع الأسطوانة.
(3) جهاز النقل الرئيسي: بكرات هذه الآلة الثلاث كلها بكرات قيادة، وتتكون من المحرك الرئيسي، وعلبة تروس دورانية كوكبية، وغيرها. ويمكنها الدوران للأمام والخلف لتوفير الطاقة لدرفلة الصفائح.
(4) الجزء الكهربائي: جميع الأجهزة الكهربائية لهذه الآلة مركبة داخل الصندوق الكهربائي، ويتم تشغيلها بواسطة المقبض، وهو ما يجعل التشغيل مريحًا. يعتمد الدائرة الرئيسية على تيار متناوب ثلاثي الطور 380 فولت. كما تقوم 3 محركات رئيسية بتدوير بكرات العمل، ويشغل محرك واحد محطة المضخة الهيدروليكية مع حماية من قصر الدائرة والتيار الزائد.
مميزات المنتج
1. ثني نهائي عالي الدقة، مع إمكانية ضبط طول الحافة المستقيمة بحرية، والضغط المباشر للثني المسبق بواسطة البكرة العلوية، ويمكن إنجاز الثني المسبق النهائي عالي الدقة.
2. تحكم رقمي NC، وكفاءة إنتاج عالية، ومعلمات عملية قائمة على NC للمنتجات المدرفلة، وتشغيل بسيط، وتحسن كبير في الكفاءة.
3. دقة منتج فائقة، فالبكرة العلوية أسطوانية الشكل، ويُضبط الجزء السفلي من البكرة السفلية بواسطة بكرة لتحقيق الثني المستمر. يمكن دحرجة منتجات مثالية ضمن نطاق واسع من الصفائح الرقيقة إلى السميكة.
4. تشغيل آمن، فالبكرتان السفليتان ثابتتان، بينما تتحرك البكرة العلوية صعودًا وهبوطًا وإلى اليمين واليسار، ولا تتحرك قطعة العمل مع بكرة العمل، ما يضمن سلامة المشغّل.
5. هيكل متكامل، أساس بسيط، وسهولة في النقل؛ تعتمد المعدات على هيكل سفلي متكامل، ولا حاجة إلى مسامير تثبيت، كما أن الأساس بسيط ومناسب لمواقع العمل المتنقلة.
6. الاستخدامات المتنوعة، وطرق التحكم الرقمي المقابلة لها؛ ووفقًا للاستخدام، تتوفر طرق التحكم الرقمي التالية: TNC (تحكم رقمي علوي): تنوعات متعددة، إنتاج صغير النطاق؛ T&BNC (تحكم رقمي علوي وسفلي): تنوعات قليلة، إنتاج واسع النطاق.
7. أشكال ثني غنية، تشمل شكل O وشكل U وثني R متعدد المراحل وجهاز مخروط مساعد، ويمكنها لف نطاق معين من المخاريط. ثني الشكل O: طريقة الثني الخلفي؛ ثني الشكل U: طريقة الثني الأمامي؛ ثني R متعدد المقاطع: طريقة مشتركة.
الطراز | سُمك الصفيحة الملفوفة (مم) | عرض الصفيحة الملفوفة (مم) | قطر العمود العلوي (مم) | قدرة المحرك (مم） | الأبعاد (مم) |
W12NC-4×1500 | 1-4 | 1500 | 140 | 3 | 2800×800×1000 |
W12NC-4×2000 | 1-4 | 2000 | 160 | 4 | 3400×900×1000 |
W12NC-6×2000 | 1-6 | 2000 | 170 | 4 | 3600×1100×1100 |
W12NC-6×2500 | 1-6 | 2500 | 190 | 5.5 | 4000×1200×1200 |
W12NC-8×2000 | 2-8 | 2000 | 210 | 7.5 | 4700×1500×1500 |
W12NC-12×2000 | 3-12 | 2000 | 240 | 7.5 | 4200×1500×1500 |
W12NC-12×2500 | 3-12 | 2500 | 260 | 11 | 4800×1600×1600 |
W12NC-16×2500 | 3-16 | 2500 | 280 | 11 | 5000×1700×1700 |
W12NC-16x4000 | 4-16 | 4000 | 370 | 22 | 6600×1700×1700 |
W12NC-20×2500 | 3-20 | 2500 | 340 | 15 | 5000×1900×1880 |
W12NC-20×3200 | 4-20 | 3200 | 380 | 18.5 | 4600×2200×2200 |
W12NC-25×2000 | 3-25 | 2000 | 340 | 15 | 4600×1900×1900 |
W12NC-25×2500 | 4-25 | 2500 | 380 | 18.5 | 5100×2200×2200 |
W12NC-25×3200 | 5-25 | 3200 | 420 | 22 | 6600×2550×2500 |
W12NC-30×2500 | 5-30 | 2500 | 420 | 22 | 6000×2800×2900 |
W12NC-30×3200 | 5-30 | 3200 | 450 | 30 | 6800×2900×2900 |
W12NC-40×2500 | 6-40 | 2500 | 520 | 37 | 6500×3000×3000 |
W12NC-40×3200 | 6-40 | 3200 | 550 | 2×22 | 7100×3000×3000 |
W12NC-50×2500 | 8-50 | 2500 | 580 | 2×22 | 6500×3000×3000 |
W12NC-50×3200 | 8-50 | 3200 | 620 | 2×30 | 7100×3000×3000 |
W12NC-60×3200 | 10-60 | 3200 | 660 | 2×37 | 7200×3300×3500 |
W12NC-80×3200 | 16-80 | 3200 | 800 | 2×45 | 7500×3500×3800 |
W12NC-100x3200 | 20-100 | 3200 | 860 | 2×55 | 8100×3800×3800 |
W12NC-120×3200 | 20-120 | 3200 | 920 | 2×63 | 8200×4000×4000 |
W12NC-150×3200 | 25-140 | 3200 | 1080 | 2×75 | 8600×5000×5000 |
W12NC-160×3200 | 30-160 | 3200 | 1160 | 2×75 | 8600×5200×5200 |
W12NC-180×3200 | 30-180 | 3200 | 1220 | 2×90 | 8800×6000×5800 |
