آلة ثني المقاطع الهيدروليكية W24S-16

البريد الإلكتروني:info@ntjugao.com

وصف المنتج

الخصائص الهيكلية الرئيسية

1. البكرات مُقساة ومصنوعة من فولاذ عالي الجودة.

2. أعمدة الإدارة مُقساة ومجلوخة مع دعم بمحامل بكرية مزدوجة مخروطية.

3. يمكن ضبط الماكينة للعمل في وضع أفقي أو رأسي.

4. بكرات توجيه جانبي هيدروليكية بزاوية، وبكرات تشكيل هيدروليكية مزدوجة الضغط.

5. أدلة جانبية مزدوجة قابلة للضبط، تُدار البكرات عبر 3 محركات هيدروليكية منفصلة، والبكرات السفلية متحركة هيدروليكيًا لأعلى ولأسفل.

6. أداء مثالي في الثني المسبق، واللف، ومعايرة اللف.

7. البكرات الثلاثة مزودة بالطاقة. مبدأ العمل: البكرتان السفليتان كالبكرتين الرئيسيتين للدفع، مع ناقل حركة ثلاثي التروس، وشاشة عرض رقمية بدقة ±0.1 مم.

التطبيق

يمكنها معالجة مختلف المقاطع المعدنية، مثل الفولاذ الزاوي، والفولاذ المسطح، والفولاذ المستدير وغيرها من المقاطع ذات المقطع العرضي.

عرض العينات

المواصفات الفنية

لا	الاسم		البيانات	الوحدة	ملاحظات
1	قطر العمود العلوي		80	مم
2	قطر الأعمدة السفلية		70	مم
3	أقطار البكرات		245	مم
4	سرعة التشغيل		6	m/min
5	المحرك الرئيسي		4	KW
6	أقصى ضغط عمل للنظام الهيدروليكي		25	ميغاباسكال
7	أبعاد الماكينة	الطول	1500	مم
		العرض	1000	مم
		الارتفاع	1400	مم
8	الوزن		2000	كغ

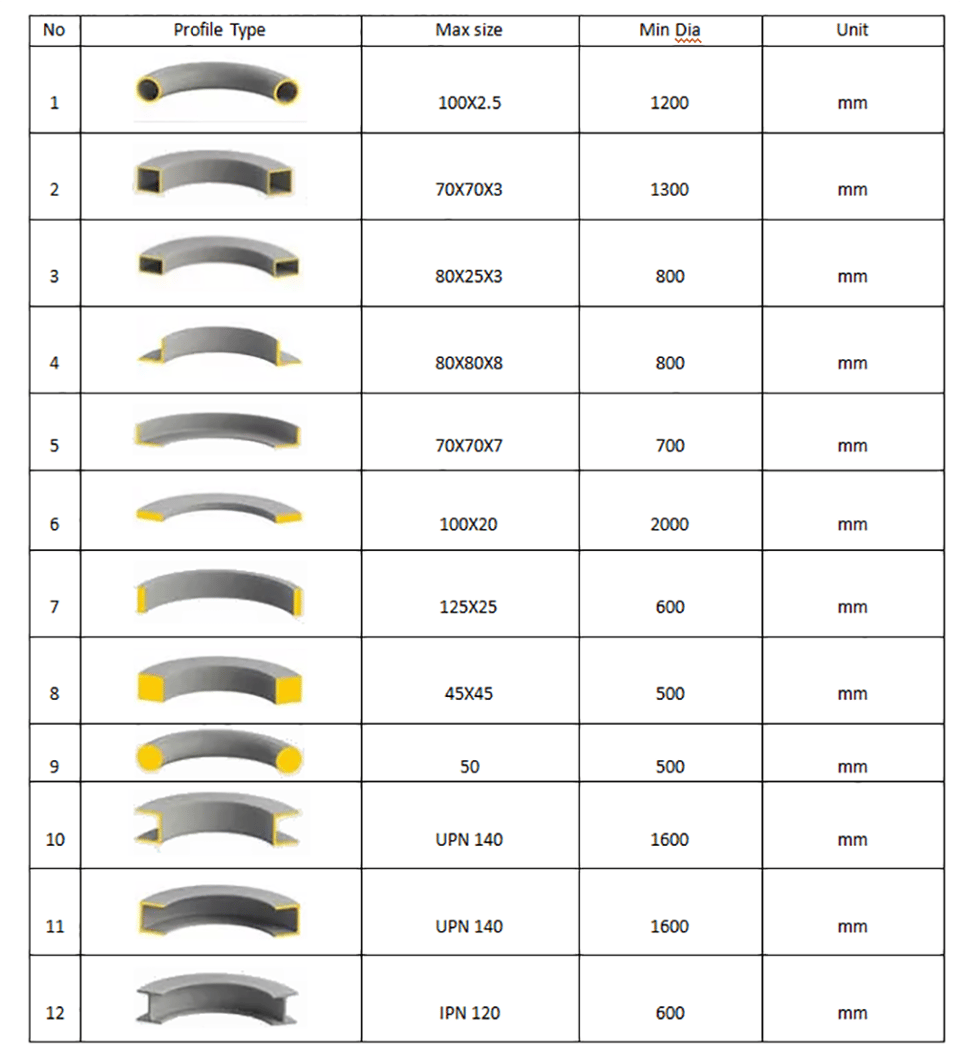

السعة

قائمة العلامات التجارية للملحقات

رقم	الاسم	الطراز/الشركة المصنعة	أخرى	التهيئة
1	وحدة تحكم CNC	Siemens		قياسي
2	PLC	Omron اليابان
3	المكونات الكهربائية	شنايدر إلكتريك الألمانية	مفتاح الحركة ومفتاح الحد
4	محرك هيدروليكي	محرك سيمنس
5	المحرك الرئيسي	محرك سيمنس
6	مفتاح القدم	KACON كوريا الجنوبية
7	النظام الهيدروليكي	بوش ريكسروث ألمانيا
8	مضخة الزيت	SUNNY الولايات المتحدة الأمريكية
9	محمل	WFD الصين
10	حلقة الإحكام	باركر-أمريكا
11	وصلة أنبوب الزيت	موصل الغلاف
12	أسطوانة العمل	فولاذ سبائكي 42CrMo
13	محوّل	OMRON اليابان
14	قوالب الأنبوب الدائري	مصنوع بواسطة JUGAO		اختياري
15	إنذار ارتفاع درجة حرارة الزيت	نعم
16	حماية من ارتفاع ضغط الزيت	نعم
17	حماية من زيادة حمل المحرك	نعم
18	حماية من تسرب الكهرباء	نعم
19	مرحل أمان	نعم
20	المراقبة والصمامات الاحتياطية	نعم
21	معيار السلامة	þCE ¨CSA þNR-12 ¨OSHA

قطع الغيار والأدوات الخاصة

قائمة المستندات المرفقة:

المستند
1	دليل التشغيل	نسخ	1
2	شهادة CE	نسخ	1
3	قائمة التعبئة/الفاتورة التجارية (شهادة المنشأ)	نسخ	1
4	الفحص مطابق للمواصفات	نسخ	1
