مقدمة إلى المكونات الرئيسية والنقاط الأساسية لآلة درفلة الصفائح العامة

ماكينة درفلة الألواح الشاملة هي آلة تشكيل تُستخدم للثني النقطي المستمر للصفائح المعدنية. في ماكينات درفلة الألواح الثلاثية المتناظرة العادية، يُترك عادةً عرضٌ معيّن من الحافة الميتة عند طرفي الصفيحة أثناء الدرفلة. وبعد لفّها إلى أسطوانة، تُستخدم وظيفة الثني المسبق لإزالة هذه الحافة الميتة وتشكيل هيئة أسطوانية. وغالبًا ما تكون قطع العمل المدرفلة بماكينة درفلة الألواح ذات حواف مستقيمة عند الطرفين، ما يتطلب اللحام قبل المزيد من الدرفلة، الأمر الذي يستهلك وقتًا ويقلل كفاءة العمل.

المكونات الرئيسية لماكينة درفلة الألواح الشاملة:

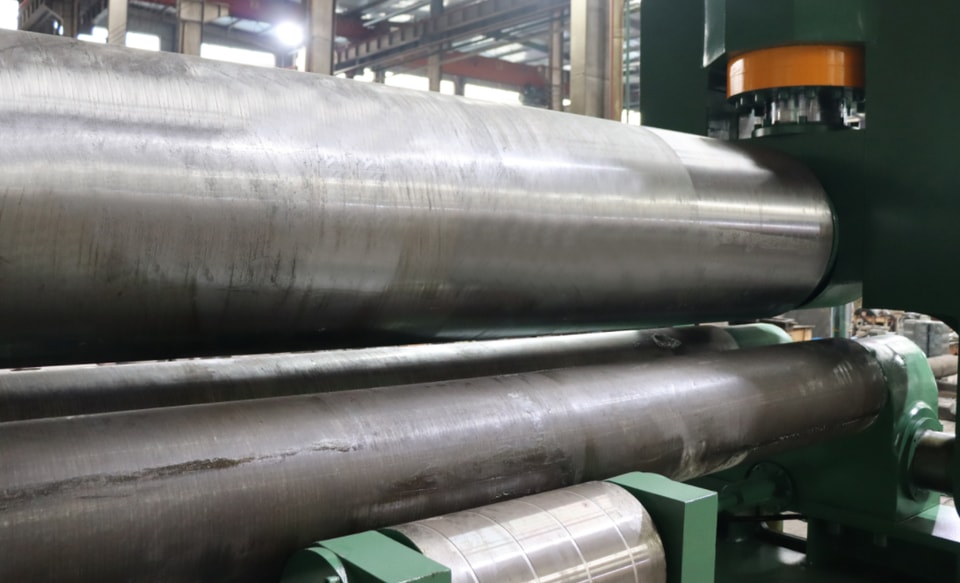

(1) البكرات العلوية والسفلية: وهي من المكوّنات المهمة في ماكينة درفلة الألواح، ومصنوعة من فولاذ كربوني عالي الجودة مطروق.

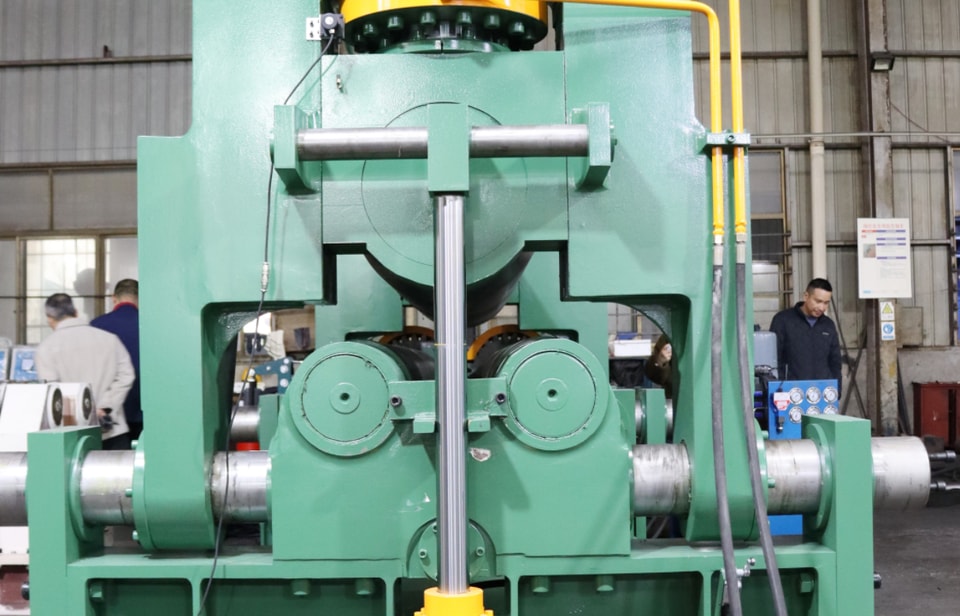

(2) هيكل الماكينة: يوجد هيكلان، أحدهما في اليسار والآخر في اليمين. ويتم تركيب محمل البكرة السفلية على الهيكل. وداخل الهيكل يوجد لولب ذو قلاوظ مربعة، ويرتبط طرفه العلوي بمفاصل مع قواعد المحامل في طرفي البكرة العلوية. كما يُركّب في الأسفل زوج من التروس الدودية وزوج حلزوني. ويؤدي دوران الصامولة في الترس الدودي إلى تحريك البكرة العلوية صعودًا أو هبوطًا.

(3) المخفِّض: يتم تركيب مخفض ZSY280 بسطح أسنان مقساة على قاعدة من الفولاذ القنوي مع حشية.

(4) جهاز تفريغ ماكينة درفلة الألواح: يُركّب على أحد جانبي المخفّض لموازنة البكرة العلوية أثناء التفريغ؛ وتتم عملية التفريغ والاستعادة بواسطة أسطوانة هيدروليكية.

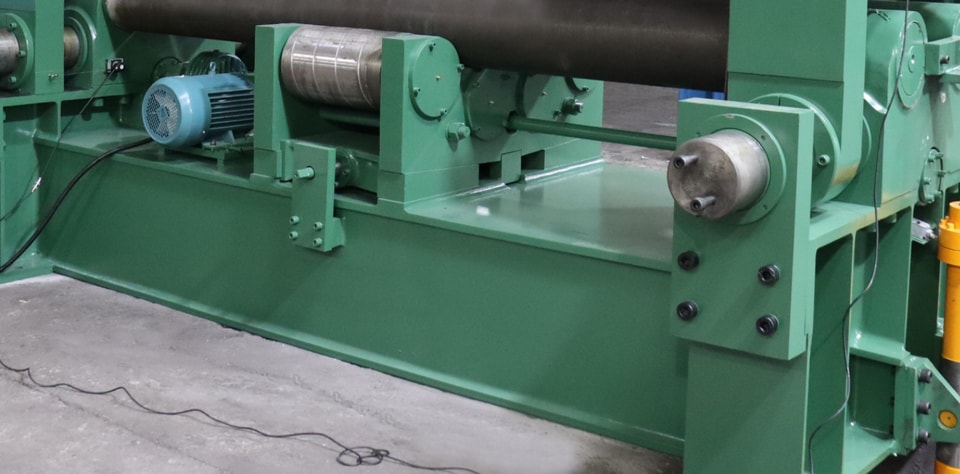

(5) القاعدة: ملحومة من الفولاذ المقطعي والصفائح الفولاذية. ويتم تركيب الهيكل، والمخفّض، والمحرك، وغيرها عليها لتشكّل وحدة متكاملة.

(6) المكونات الكهربائية: كلها مُركّبة داخل صندوق تحكم لسهولة التشغيل.

يتكوّن نظام التحكم الكهربائي لآلة درفلة الصفائح العامة من خزانة تحكم كهربائية ولوحة تشغيل. مصدر الطاقة: 380 فولت/50 هرتز. يتمتع المفتاح الرئيسي بحماية من القصر الكهربائي وحماية من زيادة الحمل للمحرك الرئيسي. وتتمّ السيطرة على دوران المحرك للأمام والخلف بواسطة كونتاكتور تيار متردد؛ أما دائرة التحكم فتستخدم تحكمًا بالمرحلات، مما يضمن تشغيلًا موثوقًا وعمر خدمة طويلًا. كما أن لوحة التشغيل مزودة بأزرار التحكم بالمنتج النهائي ومصابيح مؤشر للتحكم في تشغيل وحالة العمل للآلة بأكملها.

تُستخدم آلات درفلة الصفائح العامة على نطاق واسع في صناعات تصنيع المعدات مثل الغلايات وبناء السفن والبترول والنجارة والهياكل المعدنية وغيرها. وبصفتها آلة متخصصة، تؤدي دورًا حيويًا في المعالجة الصناعية الأساسية. فمعظم المواد الفولاذية التي تُشكَّل إلى هيئة أسطوانية تُدرفل باستخدام آلة درفلة الصفائح. كما لها تطبيقات في قطاعات السيارات والقطاع العسكري وغيرها. وبحسب المتطلبات المختلفة، يمكنها درفلة الأعمدة الفولاذية لتلبية الاحتياجات الخاصة، مما يجعلها معدة عملية للغاية.
