تحليل تقني: حدود أنظمة القطع بالليزر كبيرة التنسيق

2025-07-22

1. مقدمة

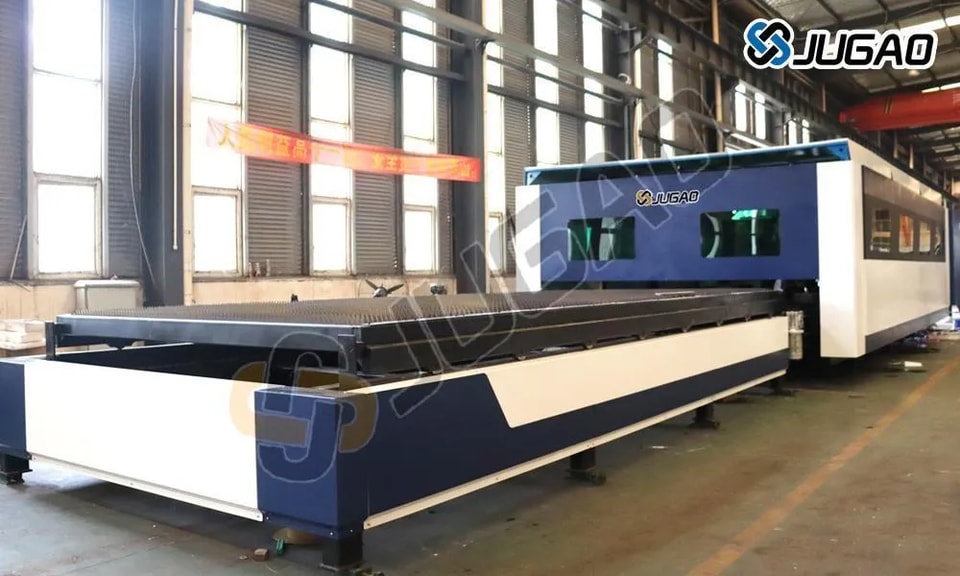

على الرغم من أن ماكينات القطع بالليزر كبيرة الحجم توفر إنتاجية لا مثيل لها في التصنيع على نطاق صناعي، فإن تطبيقها يطرح عدة تحديات تقنية وتشغيلية. تتناول هذه الوثيقة القيود الرئيسية لهذه الأنظمة، مقدمةً رؤى للمستخدمين المحتملين لاتخاذ قرارات مدروسة.

2. القيود الرئيسية

2.1 التكاليف الرأسمالية والتشغيلية

l استثمار أولي مرتفع:
تتراوح عادةً أسعار أنظمة الليزر الصناعية (4 كيلوواط فأكثر) بين 500,000 و2 مليون دولار، باستثناء المعدات المساعدة.

l استهلاك الطاقة:
تتجاوز متطلبات القدرة 50 كيلوفولت أمبير، مع تكاليف طاقة بالساعة أعلى بمقدار 3–5 مرات من الماكينات متوسطة الفئة.

l نفقات الصيانة:
تبلغ عقود الصيانة السنوية في المتوسط 10–15% من تكلفة الماكينة بسبب تعقيد الأنظمة البصرية وأنظمة الحركة.

2.2 متطلبات المساحة والبنية التحتية

l تحديات المساحة:
تتطلب مساحة أرضية لا تقل عن 10م × 5م، بالإضافة إلى 3م من الخلوص لمناولة المواد.

l تعديلات هيكلية:
غالبًا ما تتطلب أرضيات معززة (قدرة تحميل تزيد عن 5 كيلونيوتن/م²) وقواعد عزل للاهتزاز.

l متطلبات المرافق:
إمداد غاز عالي الضغط (20 بار فأكثر)، وطاقة ثلاثية الطور، وأنظمة تبريد صناعية (مبردات 30 كيلوواط فأكثر).

2.3 قيود معالجة المواد

نوع المادة	حد السُمك	مخاوف الجودة
الفولاذ الطري	≤50 مم	تراكم الخبث >25 مم
الألمنيوم	≤30 مم	تزداد خشونة الحافة عند >15 مم
ستانلس ستيل	≤40 مم	تشوه حراري في المقاطع الرقيقة

2.4 التعقيدات التشغيلية

l أوقات إعداد طويلة:
قد تستغرق معايرة المواد السميكة 2–4 ساعات (مقابل أقل من ساعة للماكينات متوسطة الحجم).

l الاعتماد على العمالة الماهرة:
يتطلب مشغلين معتمدين L3 مع أكثر من 500 ساعة تدريب.

l مقايضات سرعة القطع:
تقطع صفائح الفولاذ بسمك 20 مم بسرعة 0.8 م/دقيقة (مقابل 6 م/دقيقة في ماكينات 3 كيلوواط لصفائح بسمك 3 مم).

3. التحديات التقنية

3.1 تدهور جودة الشعاع

l قيود عمق التركيز:
تزداد تباعدية الشعاع بنسبة 30% عند معالجة مواد يزيد سمكها عن 25 مم، مما يقلل جودة الحافة.

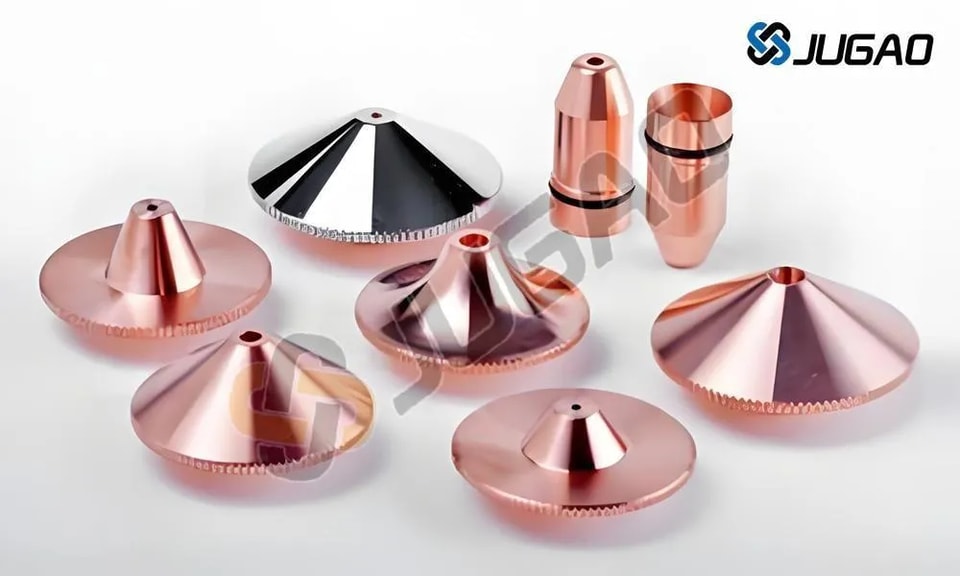

l تآكل الفوهة:
تسرّع تدفقات الغاز عالية الضغط (≥2 ميغاباسكال) تآكل الفوهة، ما يتطلب استبدالها كل 80-120 ساعة قطع.

3.2 مشكلات الإدارة الحرارية

l تراكم الحرارة:
يرفع التشغيل المستمر درجة حرارة الهيكل بمقدار 15-20°م/ساعة، مما يتطلب تبريدًا نشطًا.

l إجهاد المكونات البصرية:
يسبب الانزياح الحراري للعدسة تغيرات في البعد البؤري تصل إلى ±0.5 مم أثناء التشغيل المطول.

3.3 قيود الدقة

l الدقة الموضعية:
تفاوت ±0.1 مم عبر أسِرّة بطول 10 أمتار (مقابل ±0.02 مم في ماكينات بطول 2 متر).

l جودة الزوايا:
يتجاوز الخطأ الزاوي 0.5° عند القطع بسرعة تزيد عن 15 م/دقيقة بسبب قصور حركة الجسر.

4. المفاضلات الإنتاجية

4.1 واقع الإنتاجية

l فقدان كفاءة التعشيق:
لا تحقق الصفائح الكبيرة (4م×2م) في المتوسط سوى 75-85% من الاستفادة من المواد، مقابل أكثر من 90% في الأشكال الأصغر.

l تأخيرات الثقب الأولي:
يتطلب الفولاذ بسمك 25 مم زمن ثقب أولي يتراوح بين 8 و12 ثانية، مما يقلل زمن القطع الصافي.

4.2 التوقف لأعمال الصيانة

المكوّن	MTBF*	زمن الاستبدال
مصدر الليزر	8000 ساعة	16-24 ساعة
دليل المحور X	15,000 كم	8 ساعات

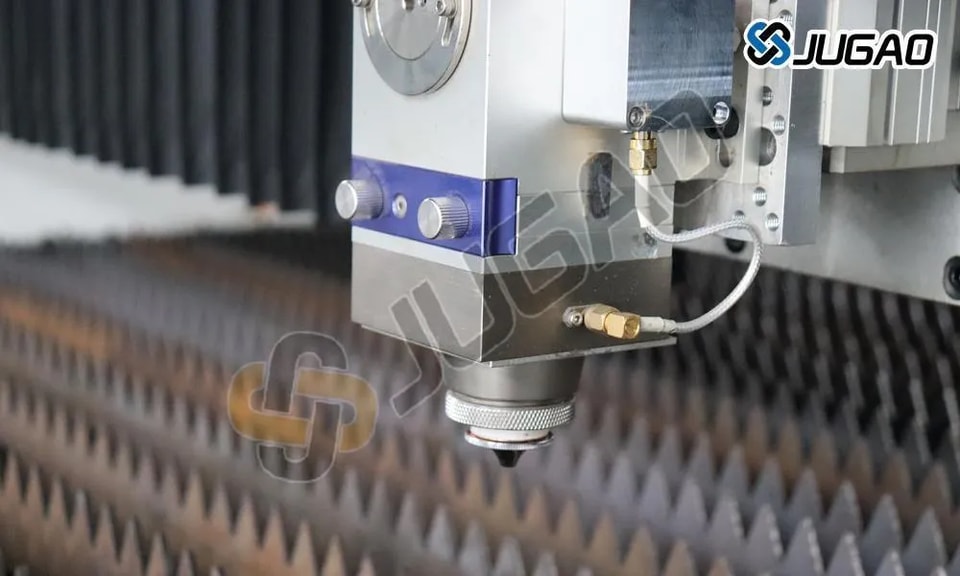

رأس القطع	6000 ساعة	4 ساعات
