أدوات وملحقات ماكينات الثني الشائعة: دليل فني شامل

تُعد ماكينات الثني ضرورية في أعمال تصنيع المعادن، إذ تتيح ثني الصفائح المعدنية والمواد الأخرى بدقة. ولتحقيق أفضل أداء، تُستخدم أدوات وملحقات متنوعة إلى جانب هذه الماكينات. يقدّم هذا المستند نظرة معمقة على أكثر أدوات وملحقات ماكينة الثني استخدامًا، ووظائفها، وأفضل الممارسات لتطبيقها.

الأدوات الأساسية لماكينة الثني

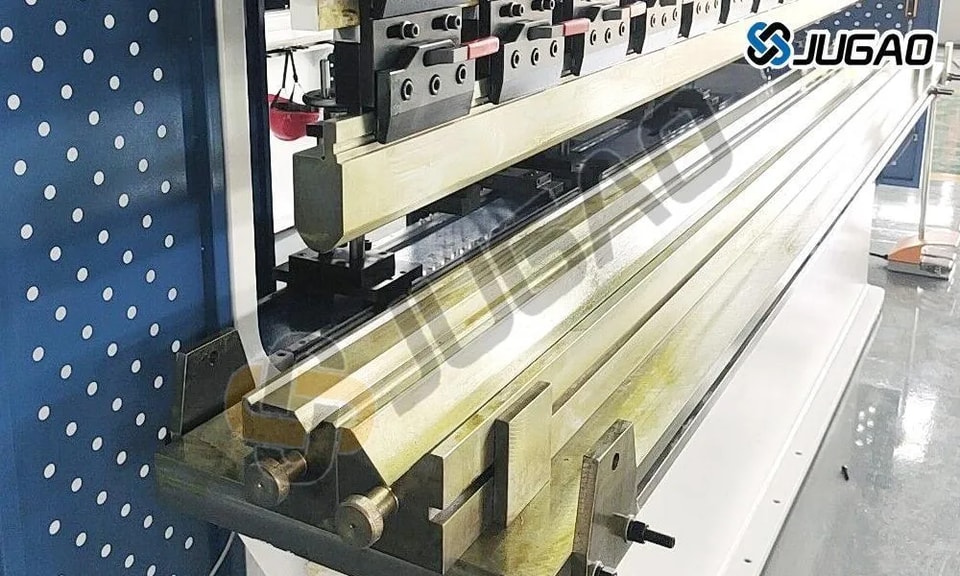

1. قوالب مكبس الثني (مجموعات العدد)

تُعد قوالب مكبس الثني عنصرًا حاسمًا في تشكيل الصفائح المعدنية إلى الأشكال المطلوبة. وهي تتكون من:

l السنبة (القالب العلوي):الجزء الذكري الذي يطبق القوة على قطعة العمل.

l القالب (القالب السفلي):الجزء الأنثوي الذي يشكّل المعدن.

الأنواع الشائعة من القوالب:

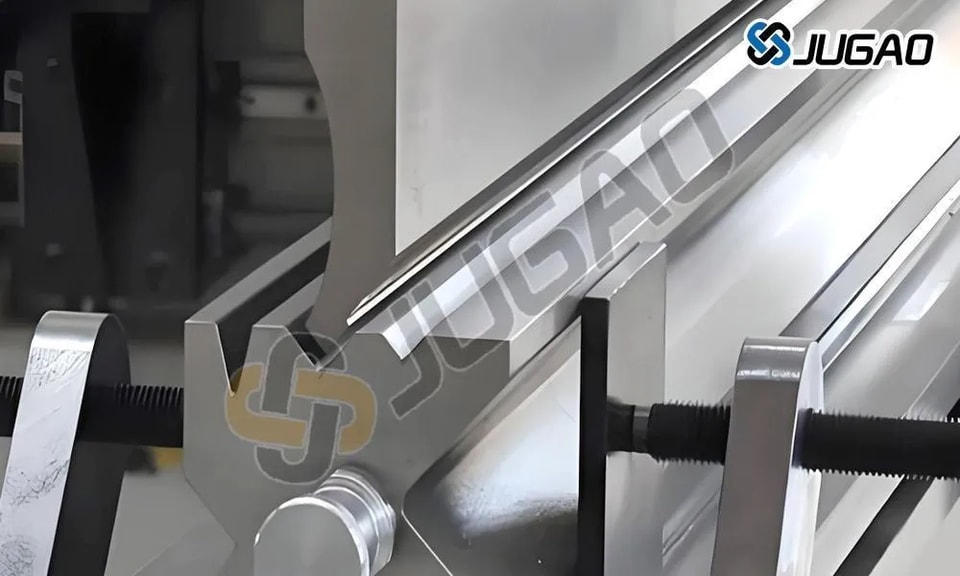

l قوالب V:تُستخدم للثنيات القياسية (مثل الزوايا 90°).

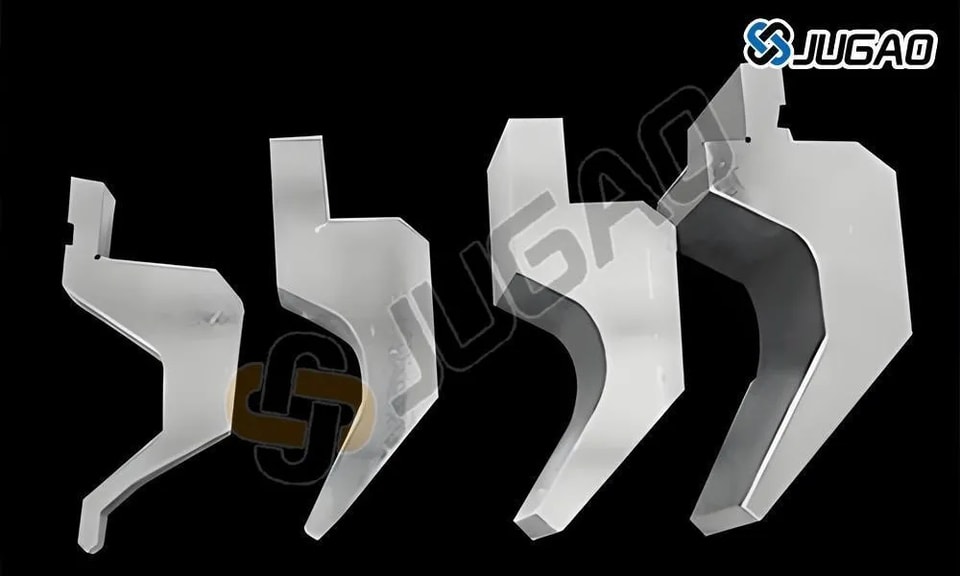

l قوالب العنق الإوزي:تتيح تكوين حواف رجوع عميقة.

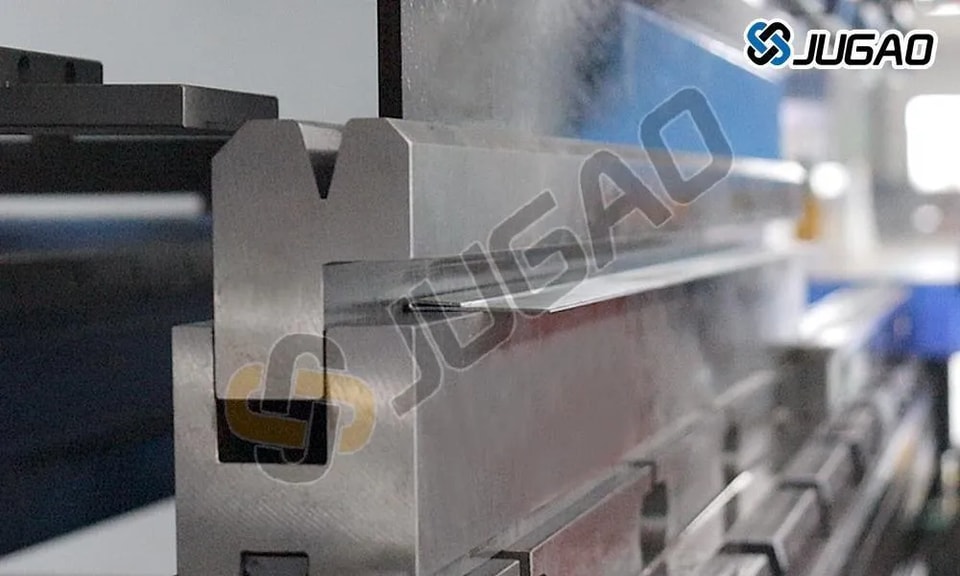

l قوالب الزاوية الحادة:مخصصة للثنيات الحادة التي تتجاوز 90°.

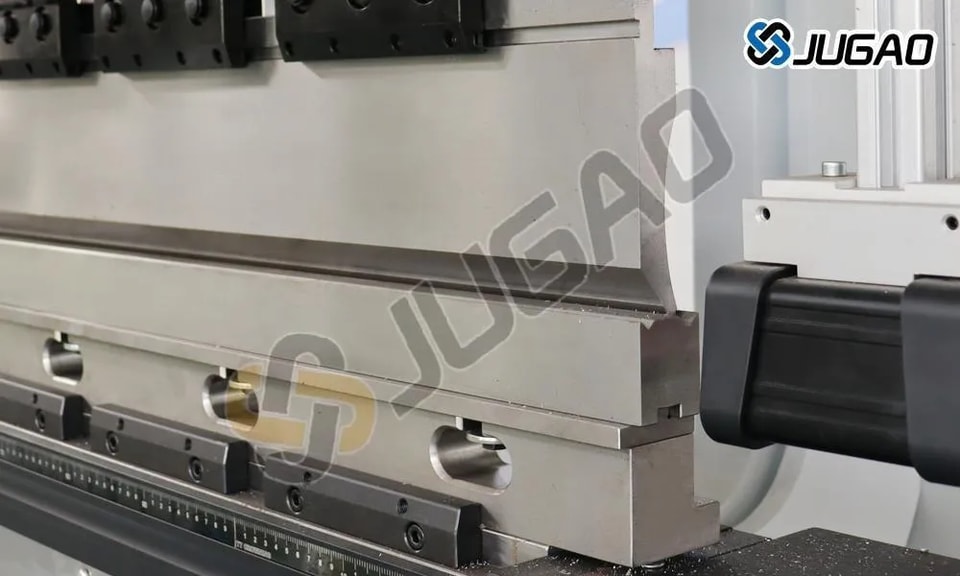

l قوالب الكبس للحافة المطوية:تُنشئ حوافًا مطوية لتقوية الوصلات.

l قوالب نصف القطر:لإجراء ثنيات منحنية بدلًا من الزوايا الحادة.

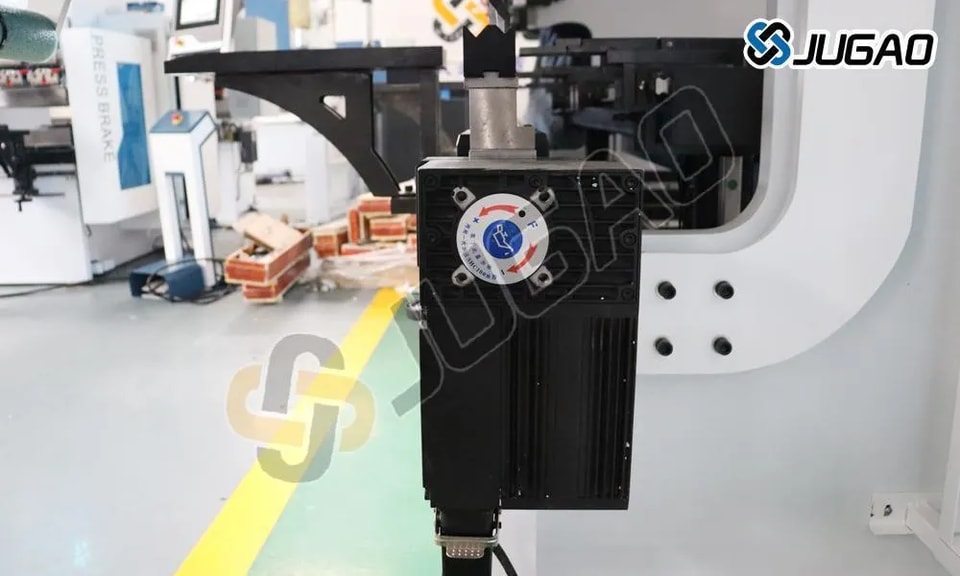

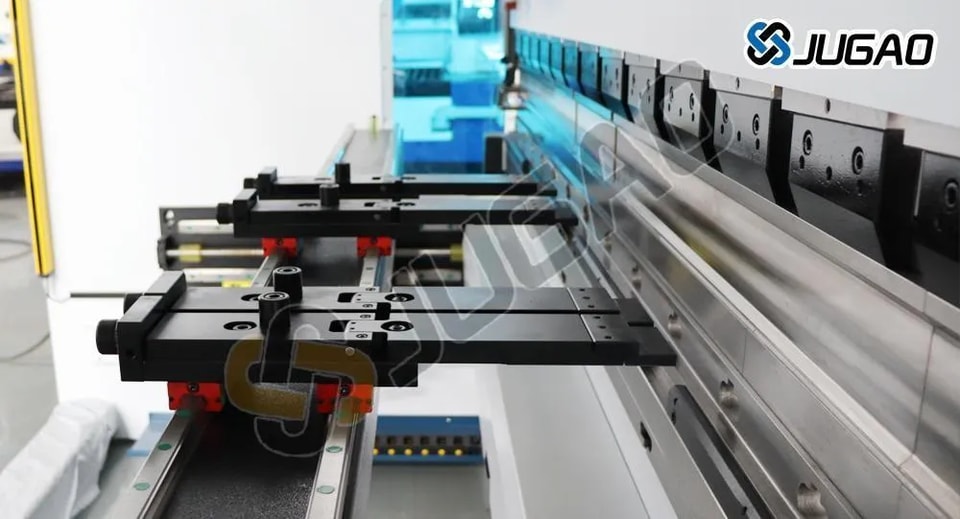

2. القياس الخلفي

يضمن القياس الخلفي تموضع قطعة العمل بدقة قبل الثني. وتُحسّن القياسات الخلفية الحديثة المتحكم بها بنظام CNC الدقة وقابلية التكرار.

3. أنظمة التعويض التقوسي

ولمعالجة انحراف مكبس الثني، تضبط أنظمة التعويض التقوسي (يدوية أو آلية) السرير للحفاظ على قوة ثني موحدة على طول قطعة العمل.

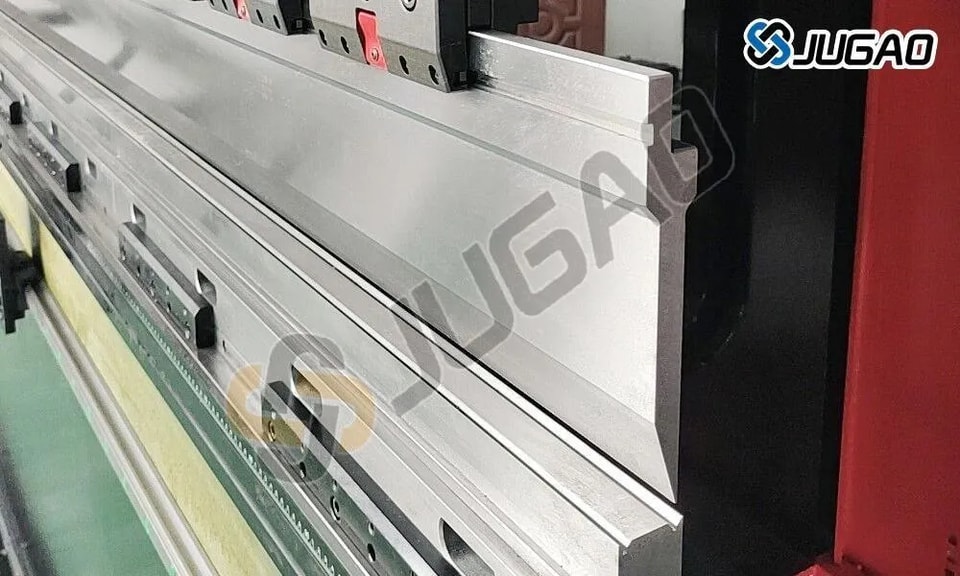

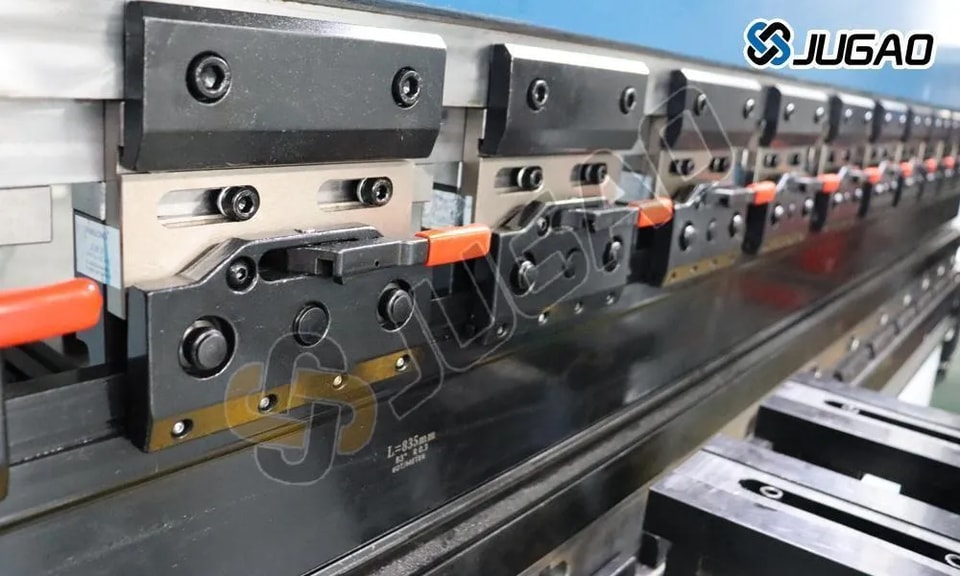

4. حوامل العدد والمشابك

تثبت هذه الأجزاء السنبة والقالب في مكانهما، بما يضمن الثبات أثناء التشغيل. وتتيح أنظمة التغيير السريع تبديل القوالب بسرعة أكبر.

الملحقات الرئيسية لماكينة الثني

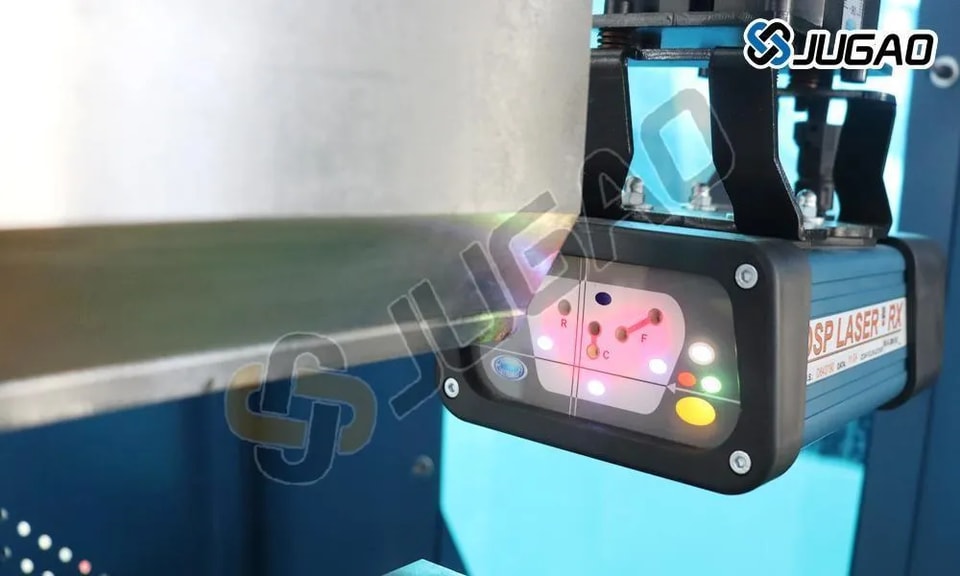

1. واقيات الأصابع وأنظمة الليزر للسلامة

تمنع إصابات المشغلين عبر اكتشاف وجود اليد بالقرب من منطقة الثني.

2. أجهزة قياس الزوايا

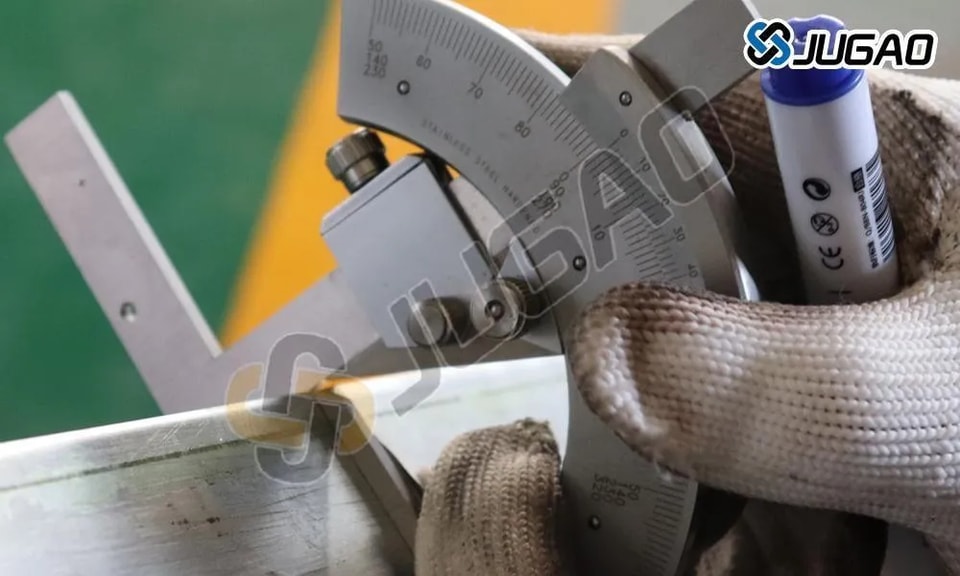

l المنقلات الرقمية:تقيس زوايا الثني بدقة عالية.

l حساسات الزوايا (مُدمجة مع نظام CNC):توفر تغذية راجعة فورية لإجراء التعديلات الآلية.

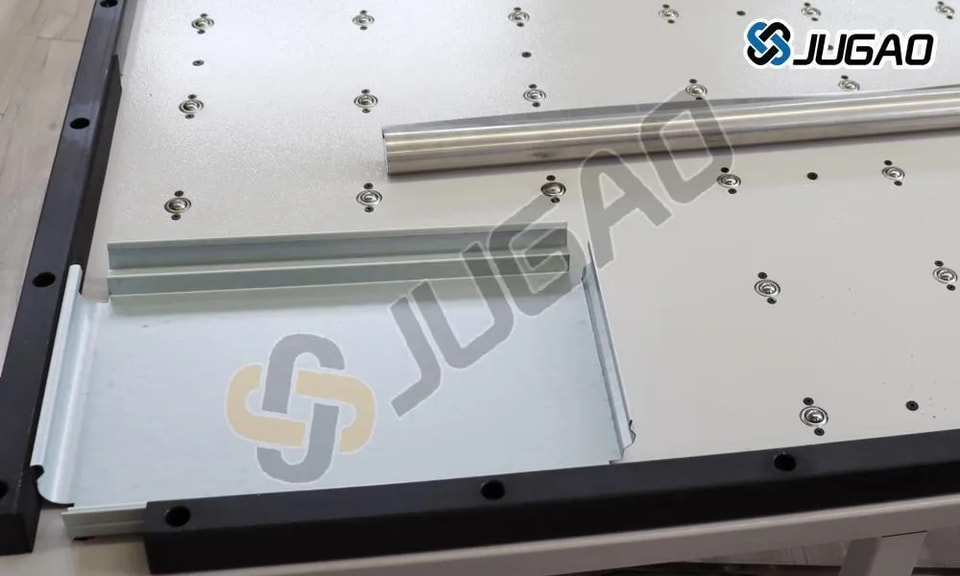

3. دعامات ورافعات الصفائح

تساعد في مناولة الصفائح الكبيرة أو الثقيلة، مما يقلل من إجهاد المشغل.

4. أنظمة التحكم الهيدروليكية وCNC

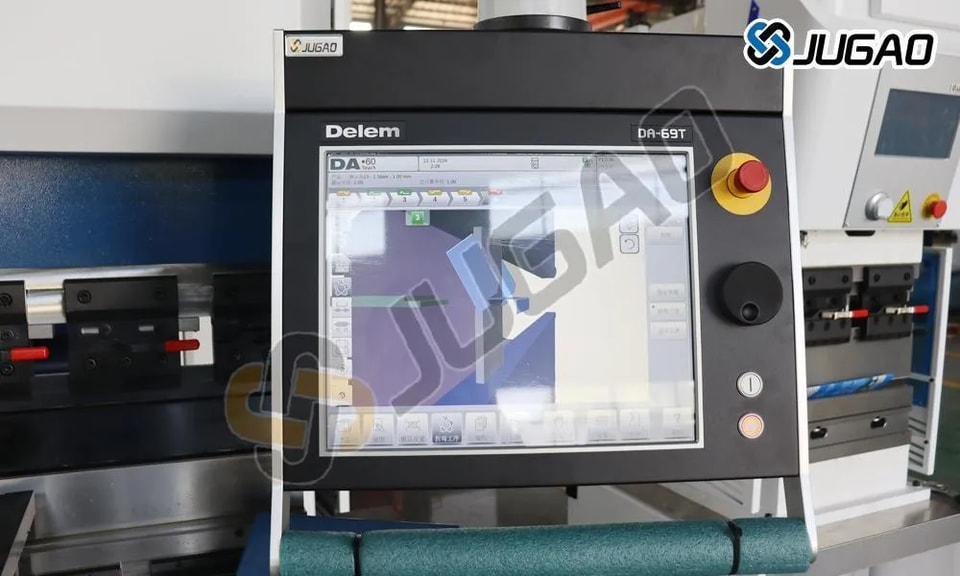

l وحدات تحكم CNC:تُبرمج وتسّير تلقائيًا تسلسلات الثني.

l أنظمة الضغط الهيدروليكي:تضمن تطبيق قوة متسقة

5. أجهزة إسقاط خط الثني بالليزر أو LED

تُسقط خط إرشاد مرئيًا على قطعة العمل، مما يحسن دقة المحاذاة.

6. أغلفة عزل الضوضاء

تقلل الضوضاء في بيئة العمل الناتجة عن عمليات الثني.

معايير اختيار أدوات وملحقات الثني

عند اختيار الأدوات والملحقات، ضع في الاعتبار:

l سماكة المادة ونوعها(الفولاذ، الألومنيوم، إلخ)

l متطلبات زاوية الثني ونصف القطر

l توافقية الماكينة(الحمولة، طول سرير الماكينة)

l حجم الإنتاج(إنتاج بكميات كبيرة مقابل أعمال مخصصة)

l احتياجات الأتمتة(CNC مقابل التشغيل اليدوي)

الصيانة وأفضل الممارسات

l الفحص الدوري:تحقق من القوالب بحثًا عن التآكل أو التشققات أو سوء المحاذاة.

l التشحيم الصحيح:يقلل الاحتكاك ويطيل عمر الأداة.

l التخزين الصحيح:نظّم الأدوات لمنع التلف.

l تدريب المشغلين:تأكد من الاستخدام الآمن والفعال للملحقات.

الخلاصة

إن الاختيار الصحيح لأدوات وآليات الثني واستخدامها يؤثران بشكل كبير في الدقة والكفاءة والسلامة في تشغيل المعادن. ومن خلال فهم الأنواع المختلفة من القوالب والمقاييس وأنظمة الدعم، يمكن للمصنعين تحسين عمليات الثني لديهم لتحقيق نتائج متفوقة.
