تبسيط برمجة الأدوات باستخدام DELEM DA-53T

يعيد DELEM DA-53T تعريف برمجة الأدوات من خلال استبدال التعقيد بعملية بديهية وفعّالة. وتفصّل هذه المقالة كيف تعمل واجهته المتقدمة وميزات نظامه الذكي على تبسيط إنشاء البرامج، مما يمكّن المشغلين من تحقيق دقة وإنتاجية أعلى بجهد أقل.

صُمم هذا الدليل لكل من خبراء CNC والمبتدئين في أنظمة تحكم مكابس الثني، ويبيّن كيف يحسّن DA-53T سير العمل، ويقلل وقت البرمجة، ويعزز الفعالية الإجمالية لعمليات تشغيل المعادن.

مقدمة

يعيد نظام التحكم DELEM DA-53T تعريف برمجة الأدوات لتطبيقات مكابس الثني من خلال واجهته البديهية وقدراته التشغيلية المتطورة. وقد صُمم ليتكامل بسلاسة مع مجموعة واسعة من طرازات مكابس الثني، ليقدم دقة استثنائية مقرونة بسهولة تشغيل لافتة.

تشكل برمجة الأدوات الأساس لأداء دقيق لمكبس الثني، إذ تضمن تنفيذًا دقيقًا لكل تسلسل ثني. ويحوّل DELEM DA-53T هذه العملية الحيوية من خلال تقليل متطلبات الإعداد بشكل كبير وتعزيز كفاءة الإنتاج. وبفضل بنيته التكنولوجية المتقدمة، يبسط النظام حتى أكثر تحديات البرمجة تعقيدًا، واضعًا معايير جديدة للإنتاجية والتميز التشغيلي في بيئات التصنيع الحديثة.

برمجة اللكمة بشكل مبسط البرمجة

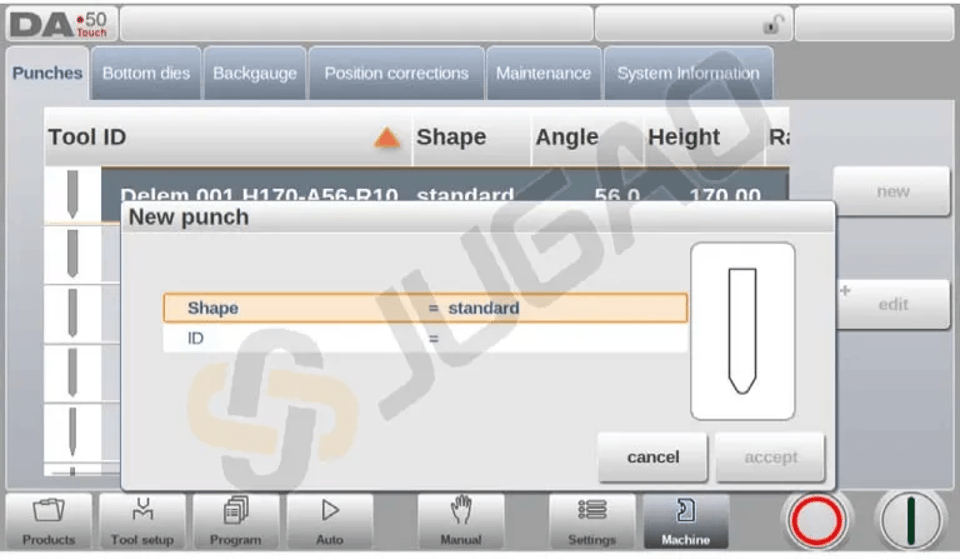

إنشاء لكمة جديدة

يبسط DELEM DA-53T إعداد لكمة جديدة من خلال توفير واجهة بديهية تسهّل إدارة الأدوات.

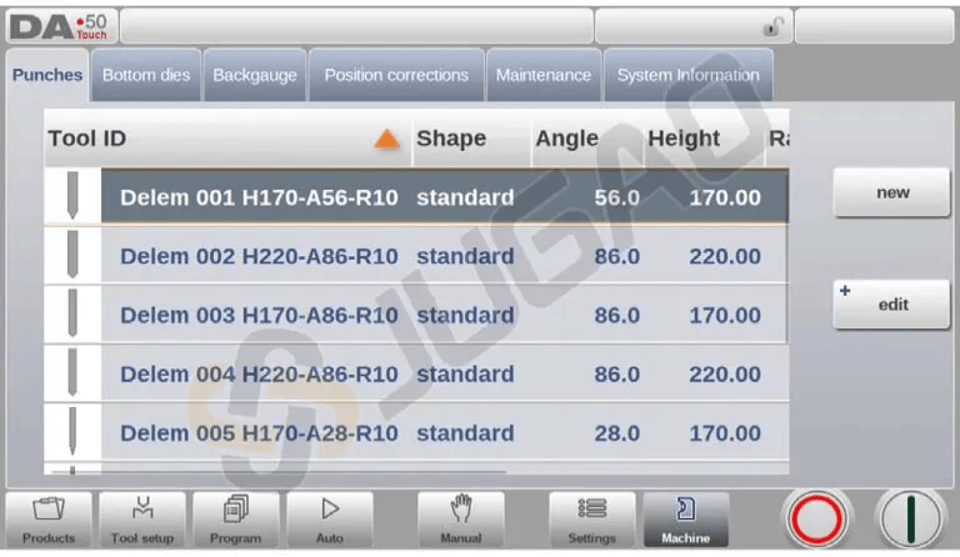

لإضافة لكمة، ما عليك سوى الانتقال إلى علامة التبويب «المكتبة» ثم النقر على «جديد».

برمج اللكمة باختيار شكل مثل: قياسي، ثني الحافة، هواء + ثني الحافة، أو نصف قطر كبير، ثم عيّن رقمًا تعريفيًا فريدًا يصل إلى 25 حرفًا أبجديًا رقميًا.

بعد تأكيد هذه التفاصيل، انتقل إلى إدخال أبعاد الأداة، والتي تختلف بحسب الشكل المختار. وتقلل هذه العملية الفعّالة وقت الإعداد وتعزز الدقة، مما يجعل DELEM DA-53T أصلًا لا يقدّر بثمن في عمليات مكبس الثني.

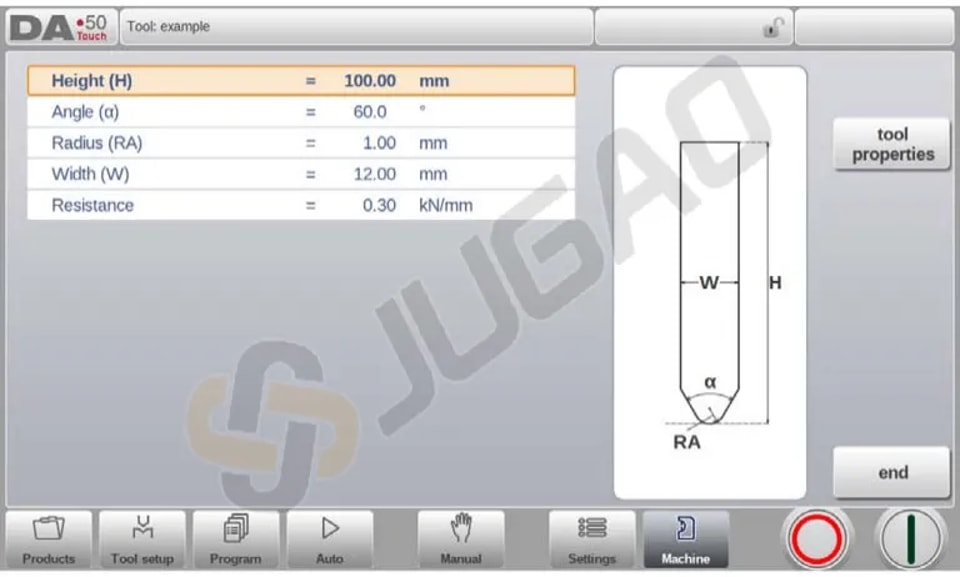

تهيئة لكمة قياسية

يبسط DELEM DA-53T برمجة الأدوات من خلال توفير واجهة بديهية لإعداد اللكمة القياسية، بما يضمن عمليات ثني دقيقة. وإليك كيفية برمجة أدواتك بكفاءة:

الارتفاع: اضبط ارتفاع الأداة لحساب عمق الثني بدقة.

الزاوية ونصف القطر: حدّد زاوية رأس اللكمة ونصف قطرها. استخدمه كنصف قطر الثني الداخلي إذا تجاوز ناتج العملية.

العرض والمقاومة: أدخل عرض الأداة والقوة المسموح بها لضمان الاستخدام الصحيح.

الاتجاه: قم بمحاذاة الجانب الأيمن من اللكمة مع المقياس الخلفي؛ وتأكد من محاذاة النقطة السفلية مع مركز مكبس الثني لضمان الدقة.

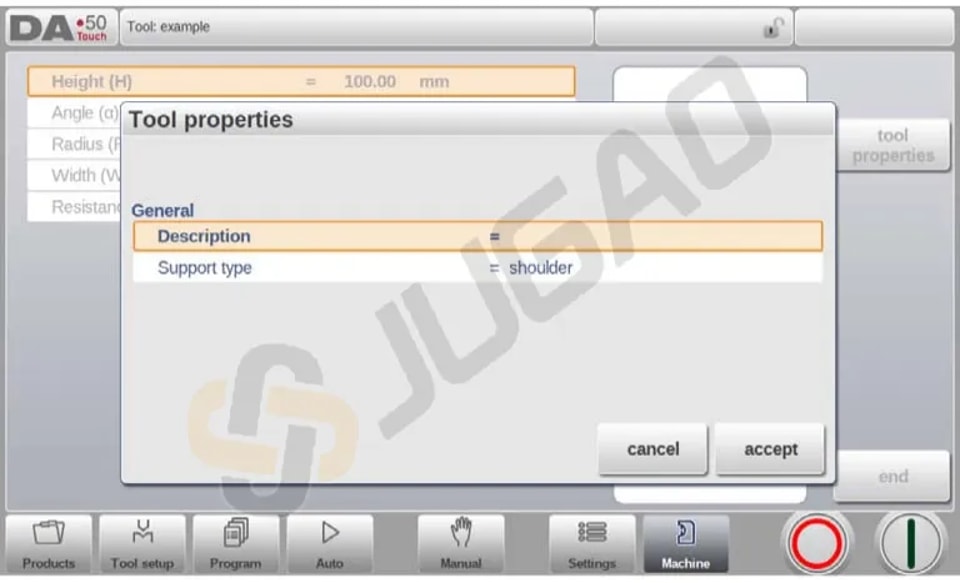

خصائص الأداة: عدّل الوصف (بحد أقصى 25 حرفًا) لتسهيل التعرف عليه في المكتبة.

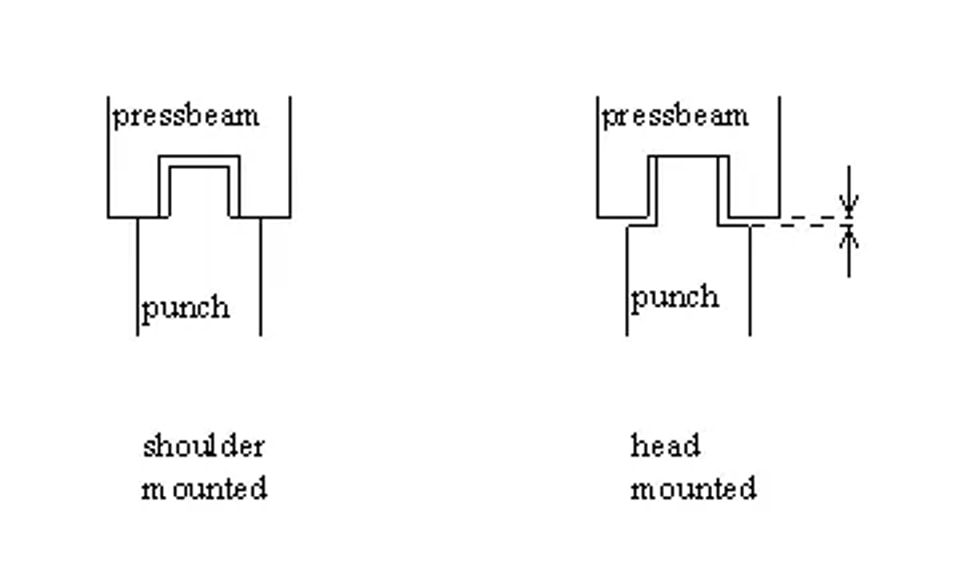

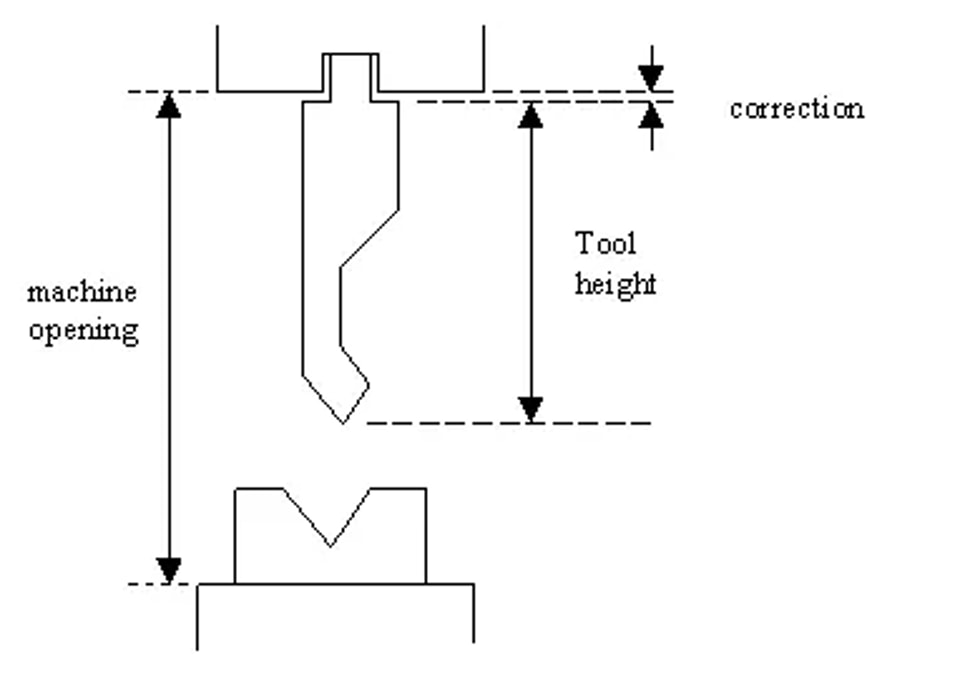

نوع الدعم: اختر «مثبت من الأعلى» أو «مثبت على الكتف» لتصحيح موضع محور Y.

إذا تم اختيار «مثبت على الكتف»، فيُحسب موضع محور Y انطلاقًا من ارتفاع الأداة القياسي. وهذا هو الإعداد الافتراضي.

إذا تم اختيار «مثبت من الأعلى»، فسيتم إجراء تصحيح لحساب محور Y.

تحرير اللكمةانقر على أداة في المكتبة للوصول إلى إعداداتها وتعديلها.

تُبسّط هذه العملية الفعّالة في DELEM DA-53T إعداد الأداة، مما يضمن عمليات ثني دقيقة وفعّالة.

مكابس الثني المتخصصة

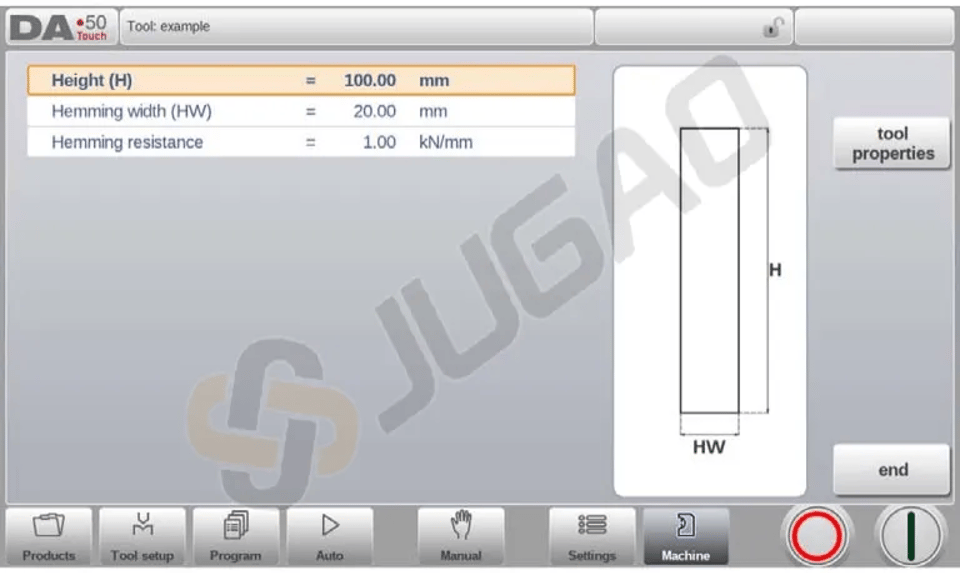

برمجة مكبس ثني الكبس الحافّ

يُبسّط DELEM DA-53T برمجة مكبس ثني الكبس الحافّ من خلال معلمات إدخال واضحة:

1. الارتفاعأدخل الارتفاع الكلي للأداة لإجراء حساب دقيق لعمق الثني.

2. عرض الكبس الحافّحدد عرض الأداة لتحقيق الدقة في الكبس الحافّ.

3. فتحة تحميل الكبس الحافّاضبط موضع الفتحة للمكبس، مع احتساب ضعف سُمك الصفيحة لتسهيل إدخال المنتج.

4. مقاومة الكبس الحافّحدّد الحد الأقصى للقوة أثناء الكبس الحافّ لضمان سلامة الأداة.

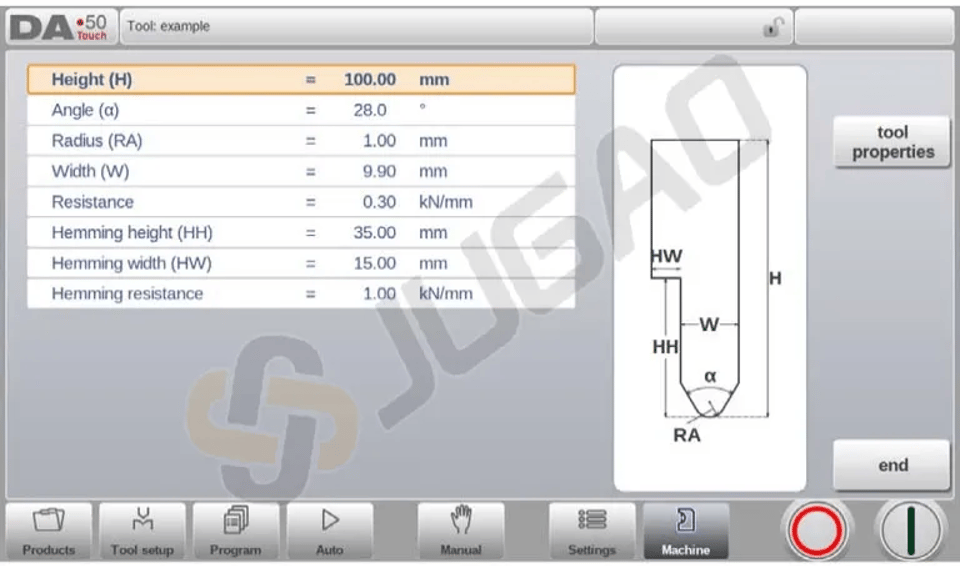

مكبس ثني هوائي + الكبس الحافّ

يُبسّط DELEM DA-53T برمجة مكبس ثني هوائي + الكبس الحافّ من خلال خطوات واضحة ودقيقة:

1. الارتفاعاضبط الارتفاع الكلي للأداة لإجراء حساب دقيق لعمق الثني.

2. الزاويةحدّد زاوية رأس المكبس لتحقيق ثني دقيق.

3. نصف القطرأدخل نصف قطر رأس المكبس لتحديد نصف قطر الثني الداخلي.

4. العرضأدخل عرض الأداة للبرنامج.

5. المقاومةحدّد أقصى قوة مسموح بها للأداة.

6. ارتفاع الكبس الحافّاضبط ارتفاع نزول المكبس للكبس الحافّ.

7. عرض الكبس الحافّاضبط عرض المكبس لتحقيق وضع صحيح للمنتج.

8. فتحة تحميل الكبس الحافّبرمج موضع فتح المكبس، مع احتساب ضعف سُمك الصفيحة.

9. مقاومة الكبس الحافّحدّد القوة القصوى أثناء الكبس الحافّ.

تعزّز هذه الإعدادات البسيطة برمجة الأداة، مما يضمن الدقة والسلامة في عملياتك.

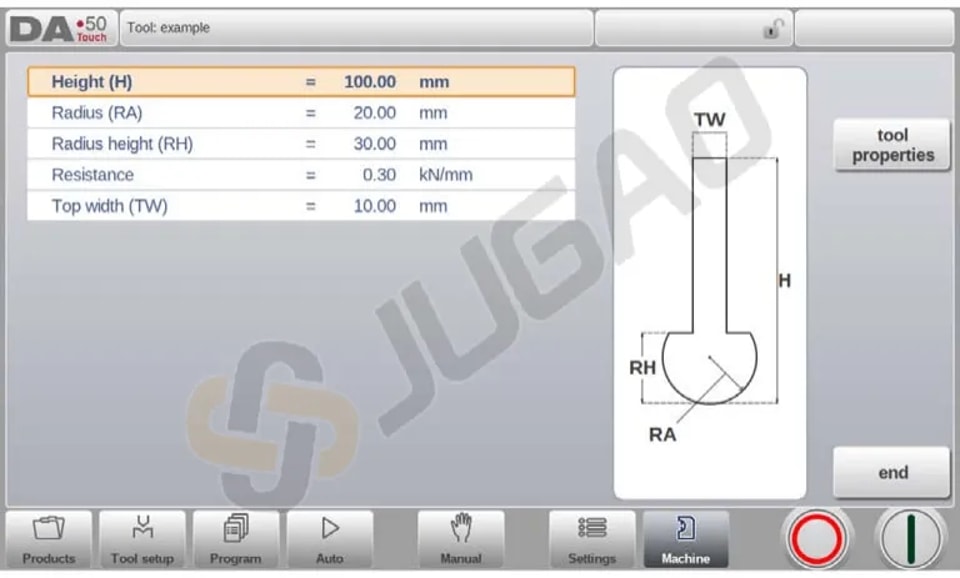

مكبس ثني بنصف قطر كبير

يجعل DELEM DA-53T إعداد مكابس الثني ذات نصف القطر الكبير أمرًا بسيطًا. اتبع هذه الخطوات الموجزة:

1. ضبط الارتفاع الكليأدخل الارتفاع الكلي للأداة لإجراء حسابات دقيقة لعمق الثني.

2. إدخال نصف القطرحدّد نصف قطر رأس المكبس لتحديد تقوس الأداة.

3. تحديد ارتفاع نصف القطرأدخل ارتفاع جزء نصف القطر الكبير في الأداة لتحقيق الدقة في عمليات الانحناء الكبير.

4. أقصى مقاومةحدّد القوة المسموح بها لضمان سلامة الأداة.

5. حدّد العرض العلويأدخل العرض العلوي لتحقيق المحاذاة والتموضع الصحيحين.

تضمن هذه الخطوات في واجهة DELEM DA-53T برمجة الأدوات الكبيرة نصف القطر بكفاءة ودقة عالية.

إعداد القالب بكفاءة

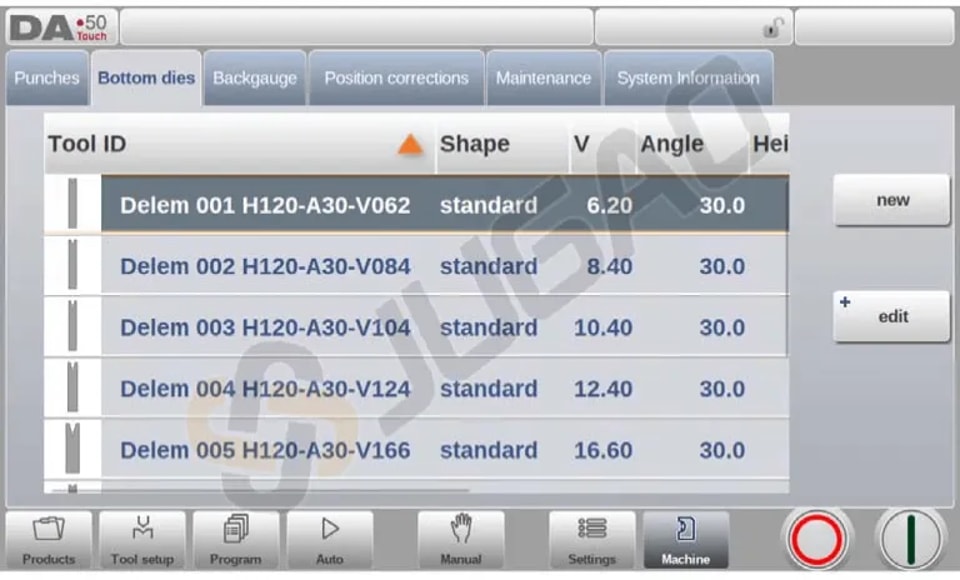

في هذه العلامة التبويبية، يمكن برمجة القوالب السفلية المستخدمة في الماكينة. يمكن إضافة قوالب جديدة، كما يمكن تعديل القوالب الحالية ونسخها وإعادة تسميتها وحذفها.

إنشاء قالب جديد

لإنشاء قالب جديد، اضغط على "جديد" في المكتبة. يمكن إنشاء ملف تعريف القالب بمساعدة إمكانات البرمجة الخاصة بوحدة التحكم.

إليك كيفية إنشاء إعداد قالب جديد:

1. برمجة شكل القالب ورقم التعريف

l اختر شكلاً أساسيًا للقالب: قالب قياسي، قالب ثني الحافة، قالب ثني الحافة الداخلية، أو قالب U مع ثني هوائي وثني حافة، وذلك حسب العملية المطلوبة (مثل الثني الهوائي أو ثني الحافة).

l عيّن رقم تعريف فريدًا (حتى 25 حرفًا أبجديًا رقميًا) لسهولة التعرف عليه.

2. تهيئة الشكل

l استخدم المعالج لبرمجة تفاصيل الشكل وفقًا لنوع الشكل الأساسي المحدد.

3. تأكيد بيانات الأداة وتهيئتها

l اختر "قبول" لإنهاء الإعداد الأولي.

l أدخل أبعاد الأداة وخصائصها كما هو مطلوب، مع العلم أنها ستختلف حسب الشكل المختار.

تعزز هذه العملية المختصرة كفاءة برمجة الأدوات على منصة DELEM DA-53T، مما يضمن الدقة وسهولة الاستخدام.

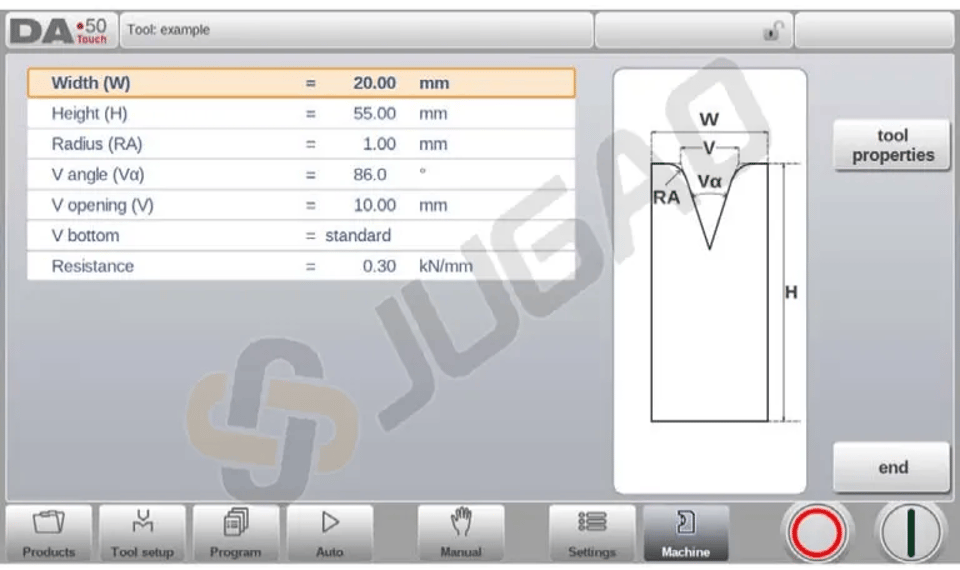

إعداد القالب القياسي

يوفر DELEM DA-53T نهجًا مبسطًا ومنظمًا لإعداد الأدوات بفضل واجهته البديهية. اتبع هذه الخطوات التفصيلية لإعداد القالب القياسي:

1. العرض: أدخل عرض الأداة.

2. الارتفاع: أدخل الارتفاع الكلي لحساب عمق الثني.

3. نصف القطر: حدّد نصف قطر حافة فتحة V.

4. زاوية V: حدّد زاوية القالب.

5. فتحة V: أدخل المسافة بين خطوط تقاطع فتحة V.

6. قاع V: اختر نوع القاع:

l قياسي: زاوية حادة.

l مستدير: استخدم "نصف القطر الداخلي" للأشكال المستديرة.

l مسطح: يُحدد بواسطة "عرض القاع".

7. المقاومة: اضبط أقصى قوة مسموح بها للأداة.

8. الاتجاه: قم بمحاذاة الجانب الأيمن من القالب كمرجع للمسطرة الخلفية، مع تمركز فتحة V على مكبس الثني.

9. خصائص الأداة: عدّل البيانات العامة وأضف وصفًا من 25 حرفًا.

10. كتم: حدّد مسافة الكتم الخاصة بارتفاع تغيير السرعة.

11. تعديل القالب: اضغط لتعديل أداة موجودة في المكتبة باستخدام أدوات البرمجة.

تضمن هذه الخطوات إدخالًا وإعدادًا دقيقين، مما يعزز دقة عمليات مكبس الثني لديك مع DELEM DA-53T.

القوالب الخاصة

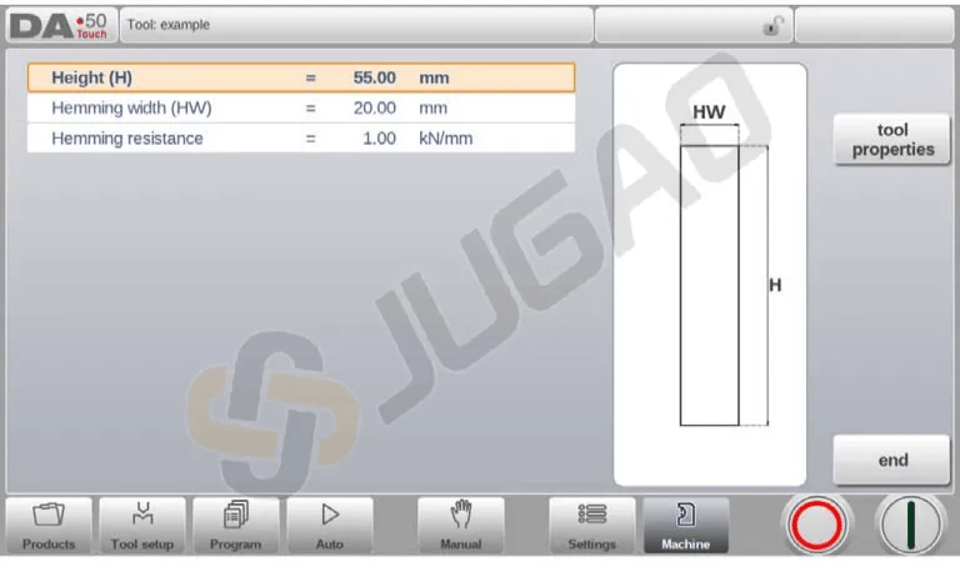

قالب ثني الحافة المطوية

l الارتفاع: الارتفاع الكلي للأداة. مهم: سيتم استخدام قيمة الارتفاع هذه في حساب عمق الثني.

l عرض الطيّ: عرض الأداة المراد برمجته.

l مقاومة الطيّ: أقصى قوة مسموح بها على الأداة أثناء الطيّ.

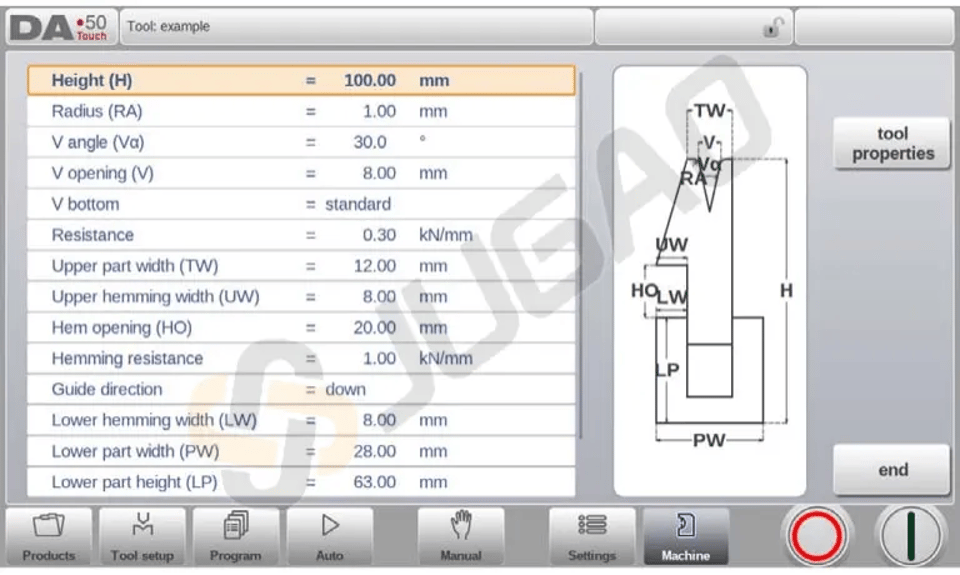

قالب ثني الحافة المطوية الداخلي

1. أبعاد الأداة المدخلة:

² الارتفاع: أدخل الارتفاع الكلي لحسابات عمق الثني.

² نصف القطر: حدّد نصف قطر الحافة للفتحة على شكل V.

² زاوية V: اضبط زاوية القالب.

² فتحة V: أدخل عرض الفتحة على شكل V.

2. اختر نوع قاع V:

² قياسي: اختر لزاوية حادة.

² مستدير: أدخل «نصف القطر الداخلي» لقاع مستدير.

² مسطح: حدّد «عرض القاع» لقاع مسطح.

3. ضبط مستويات المقاومة:

² المقاومة: حدّد أقصى قوة للأداة.

² مقاومة الكبس الحافّ: حدّد قوة عمليات الطيّ.

4. تهيئة عروض القوالب:

² عرض الجزء العلوي: أدخل عرض الجزء العلوي.

² عرض الطيّ العلوي: حدّد عرض جزء الطيّ.

² عرض الجزء السفلي: حدّد عرض الجزء السفلي.

5. تحديد معلمات الطيّ:

² نوع قالب الطيّ الداخلي:

 مفتوح بنابض: للبداية بمساعدة زنبركية.

 مفتوح ومقفل: لوضع علوي مقفل.

 مغلق عادةً: للتفعيل في الوضع المنخفض.

² فتحة الطيّ: أدخل ارتفاع الفتحة لوضع المنتج.

6. ضبط التفريغ:

² تكييف التفريغ:

 اختر «لا»، أو «نعم»، أو «ثني هوائي» لإدراج فتحة الطيّ ضمن مسافة التفريغ.

تضمن هذه الخطوات أن يجعل DELEM DA-53T برمجة الأدوات أكثر بساطة، مما يعزز دقة التشغيل وكفاءته.

قالب U للثني الهوائي وثني الحافة

يبسّط DELEM DA-53T برمجة الأدوات لتكوينات الثني الهوائي وثني الحافة في قالب U عبر الخطوات التفصيلية التالية:

1. العرض: أدخل عرض الأداة.

2. الارتفاع: حدّد الارتفاع الكلي للأداة. ملاحظة: تُستخدم هذه القيمة في حساب عمق الثني.

3. نصف القطر: حدّد نصف قطر حواف فتحة U.

4. ارتفاع U: اضبط ارتفاع فتحة U في القالب.

5. فتحة U: أدخل عرض فتحة U في القالب.

6. المقاومة: اضبط أقصى قوة مسموح بها على الأداة لمنع التلف.

7. عرض الكبس الحافّ: حدّد العرض الأمامي للقالب لدعم الثني بالحافة.

8. مقاومة الكبس الحافّ: حدّد أقصى قوة مسموح بها أثناء عمليات الثني بالحافة.

باتباع هذه الخطوات، يضمن DELEM DA-53T الدقة وسهولة إعداد الأدوات، ما يحقق تحسينًا في وقت الإعداد والأداء معًا.

الخلاصة

يبسّط DELEM DA-53T برمجة الأدوات بشكل كبير بفضل واجهته البديهية وآليات التحديث الفعّالة، مما يسهّل سير العمل بأكمله. ومن خلال الاستفادة الكاملة من هذه الإمكانات، يمكن للمشغّلين تحقيق تحسينات ملحوظة في دقة مكبس الثني وكفاءة التشغيل.

لتحقيق أقصى أداء لنظامك، نوصي بالالتزام بتحديثات منتظمة للبرمجيات والاستفادة الشاملة من الوظائف. وللحصول على دعم فني متخصص أو لمعرفة المزيد حول تحسين إمكانات ماكينتك، يبقى فريق خبرائنا على استعداد لخدمتك. كما ندعوك لاستكشاف مكتبتنا التقنية الموسعة للحصول على إرشادات إضافية حول تحسين عمليات الإنتاج لديك باستخدام نظام DELEM DA-53T.
